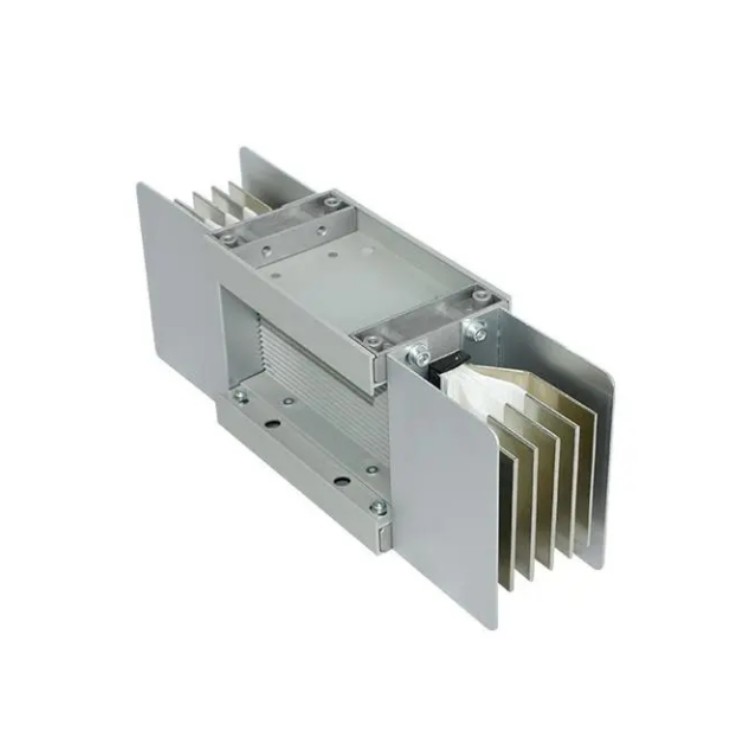

鋁合金絕緣母線槽

從經濟方面來說，母線槽本身與電纜比較，但是與包含配線用的各種附件及整個電力系統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，這種情況就更加明顯了。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電系統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

鋁合金絕緣母線槽

使用壽命長：

外殼表面采用粉末涂料靜電噴涂工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大于電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主干線的電源分接到支線去，每隔若干米就留有一個插接箱口，因此分接十分方便。

母線槽電纜需要在現場進行分接，可靠性差，鋁合金母線槽安裝，即便是預制分支電纜也尤其明顯的缺點，主要是需要向工廠定制，鋁合金母線槽其分支連接方式采用開口的“C”型抱箍，時間一久

具有優異的電絕緣性能，即使在溫度和頻率變化或者受潮時，鋁合金母線槽電絕緣性能都保持穩定，此外，鋁合金母線槽，其耐電暈和耐電弧性能良好，鋁合金母線槽絕緣層可以經受由于變頻系統高次諧波反射導致的2-3倍系統峰值電壓。

防腐性能強
鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多．比鋼制外殼對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。
可靠的絕緣方式
導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在潮濕的環境下使用更顯其優越性。
大跨度設計

直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。

鋁合金絕緣母線槽

運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

1.母線的架構簡單明了，并且更方便安裝，后期維護也比較方便。

2.相比矩形母線，管母線屬于空心導體，所以散熱效果會比較好。

3.在不受環境干擾，不會被外界灰塵潮氣所影響，相比之下的矩形母線則暴露在環境中，不利于安全。

4.母線的表面積大，導體表面和電流密度分布均勻，更適合電流大的回路。

5.采用了聚四氟乙烯的絕緣材料，不懼怕高溫，有比較強的耐老化。

6.還具有電氣絕緣性能強的特點。

1)適合大跨距安裝

該系列母線槽外殼采用滾壓成型、體積小、外觀精美，****地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。

2)安裝極為方便

采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
