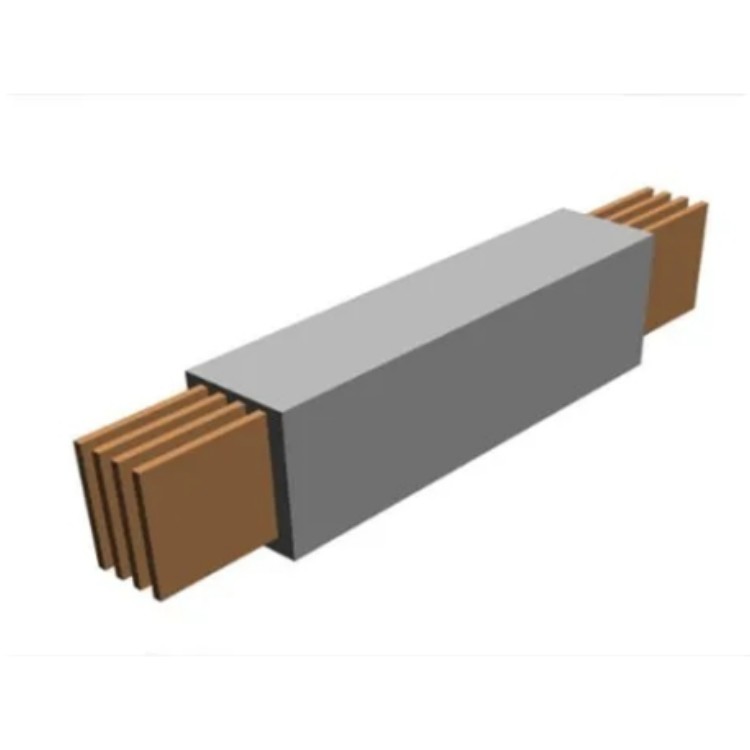

高低壓鋁合金母線槽4000A

高低壓鋁合金母線槽4000A

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限制著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。鋁合金母線槽可提供直線段母線槽的大長度為6m，其抗彎強度能滿足于標準ZBK36002-89的要求。母線槽內采用銅質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。本系列產品在火災發生時，仍能保證一定時間的供電。主要用于高層建筑、地鐵等人員密集的公共場合和消防要求比較高的其他場合。

產品符合GB7251.2、JB/T9662和JB/T10327等標準和行業標準的要求。外殼噴涂耐火涂料，發生火災時，在3~5分鐘內，涂料開始發泡、膨脹，形成隔熱層，****地降低了熱量的傳遞,而且封閉了所有的通口,防止消防時水的進入而引起母線短路,保證正常供電。導體銅排纏繞云母帶，具有良好的耐高溫性能和耐燃燒性能，在常態下具有良好的柔軟性和介電性能。

 插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

防腐性能強
鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多．比鋼制外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。
可靠的絕緣方式
導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在潮濕的環境下使用更顯其優越性。
大跨度設計
直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。
安裝方便
由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很容易，安裝方便。

有高防護等級IP54的，解決了防水問題。

高低壓鋁合金母線槽4000A是外殼的上下殼面，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

主要技術參數

額定電壓:660V。

額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大于或等于20兆歐姆，用戶安裝時，應先檢查絕緣電阻值后再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的*單臂螺栓鎖緊設計，即只需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。任何一個支撐件的損壞或脫落都會造成較大事故的發生

適合大跨距安裝

該系列母線槽外殼采用滾壓成型、體積小、外觀精美，****地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。

安裝極為方便

采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
