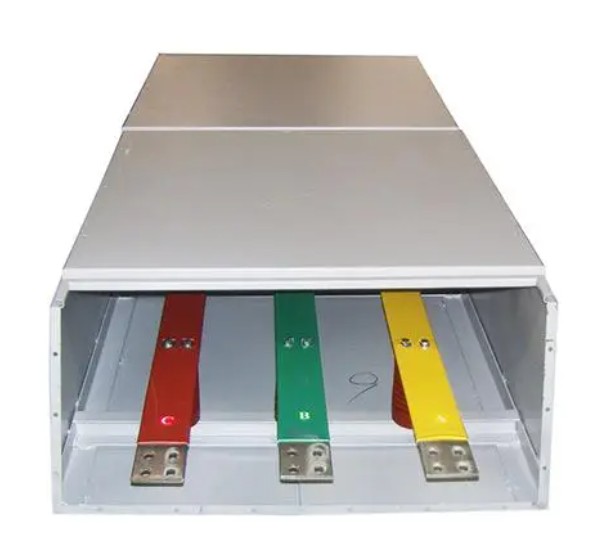

4500A高壓共箱母線槽

4500A高壓共箱母線槽

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

4、高壓共箱母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

對于母線槽來說，當母線出現問題時，做為工作職員該如何進行對母線進行檢查呢，既對母線槽檢查要求如下:

當母線槽泛起題目時，需要經由檢查后再根據需求進行送電，嚴禁對故障母線槽不檢查就進行送電，不然事故有可能變大。當找到母線槽的故障時更夠迅速的進行隔離，隔離后在進行對母線恢復送電﹐要能夠考慮用外來電源的停電送電，以免聯路線在的跳閘。當找到故障點時假如不能夠進行隔離，若系雙母線中的一組母線故障時，應迅速對故障母線上的各元件檢查，確認無端障后，冷倒至運行母線并恢復送電，聯路線要防止非同期合閘。當經由一系列的調查找不到故障時應用外來電源進行送電。

當雙母線的一組母線泛起故障時，可以使用發電機對母線進行零開始升壓，或可以用外電源對故障的母線槽送電，在這些方案中都要留意母差的保護和運行方式。當接線母線槽發生故障時，而且又找不到故障點可以用本站的電源進行用電，條件是i試送的開關必需是好的,還要有完備的維電的保護。

4500A高壓共箱母線槽

適用范圍



     共箱封閉母線槽適用于交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電系統。高壓共箱封閉母線槽適用于高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收;在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內封閉母線;垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

       用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電系統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。
