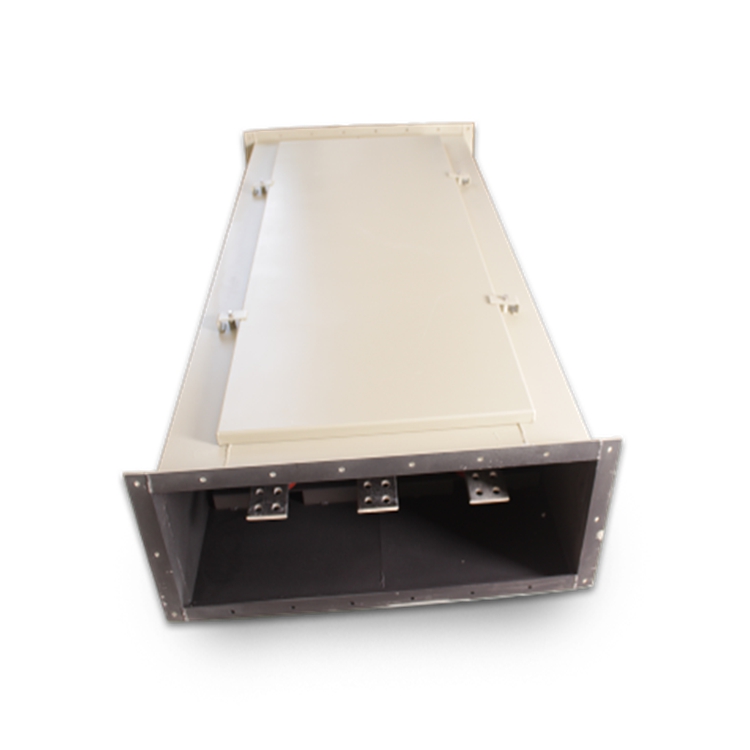

高壓共箱型封閉母線槽

高壓共箱型封閉母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，共相封閉母線，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線槽布線的電力系統是在他的密閉的外殼保護下傳輸電力的，所以防止異物進入任何部位，干擾不到銅/鋁母線分布。

功用方面

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應”嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

母線槽比電纜好在哪里

1、母線槽分接方便：所謂母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

設備主要控制系統：
1、點火控制系統;

2、收集塔及煙裝置；

3、燃?xì)饬髁靠刂葡到y(tǒng);

4、煙霧濃度測量系統;（選配）

5、測溫控制系統;

6、延燃控制；

高壓共箱型封閉母線槽

安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收;在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內封閉母線垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

安裝

1、整個干線系統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每兩段母線槽插接安裝完畢后，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入后，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然后裝上接頭蓋板，扭緊接頭螺栓。緊固后的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，用塵板將與其上表面固定即可。

4、通電前****對母線槽系統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低于20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。

6、母線槽送電：母線槽安裝完畢后，應核對相位，確保無誤，在TN-S系統中，PE線與N線嚴禁接錯。母線槽受電時，不帶有負載的所有母線饋電裝置均應處于“分?jǐn)唷睜顟B(tài)，受電后，****測量每只分線箱，確保輸入電壓正常穩定，不缺相。
