共箱封閉母線槽

特點:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因?yàn)閺母鞣N插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時干線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

1.相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因?yàn)槟妇�母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因?yàn)榇讼到y(tǒng)的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。

分接器通�？梢噪S時添加或刪除與母線帶電，這樣可以****生產停電停機時間。

5.垂直安裝在同一個系統中可用于上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位于沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.系統非常緊湊，因此提供了節省空間

共箱封閉母線槽

高壓大電流設備的理想選擇

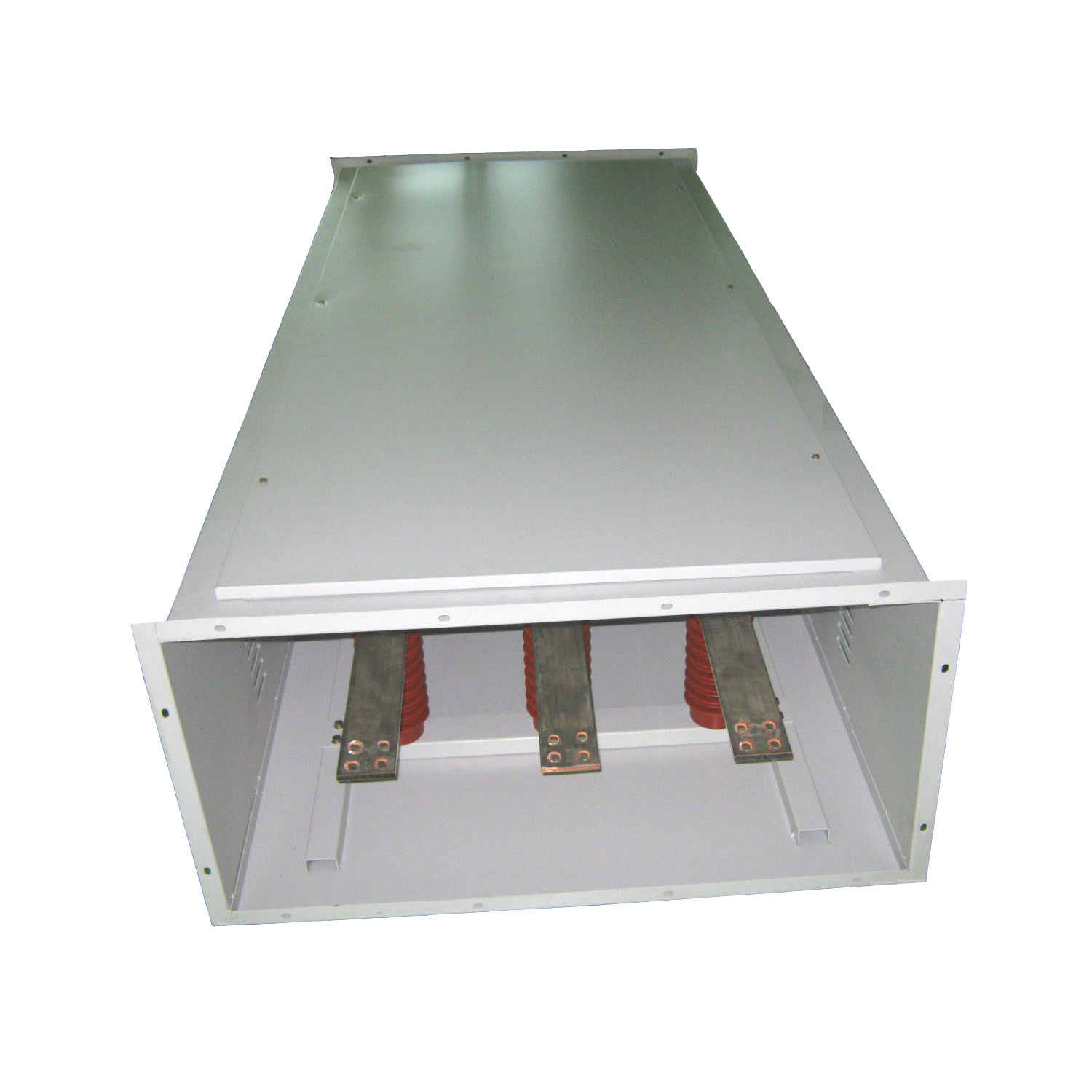

GM三箱共箱封閉母線系統外殼采用鋁合金或弱磁鋼板（不銹鋼）制造，內部導體為矩形、槽型母排（鋼或鋁），系統額定電流可達6300A，額定工作電壓達35KV。該系統可廣泛應用于發電機出線與變壓器之間或變壓器與高壓配電柜之間的電流傳輸，也可應用于發電機交、直流勵磁回路，變電所所用電引入或其它工業、民用設備的電源引線。

安全可靠：

母線導體選用優質高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的危險，全連續外殼并多點接地方式杜絕了人身觸電危險。

溫升低：

母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體街頭表面采用鍍錫或鍍銀處理，降低了接觸電阻，使導體接頭處擁有較小溫升，提高了導電性能。

防護等級高，運行維護方便：

母線外殼防護等級達IP54，可****外界潮氣、灰塵及外物引起的接地故障，在系統兩端或重要部位可設置觀察窗、溫度警示標記、或測溫遠程監控裝置等、運行維護方便。

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

對于包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽制造商按照斷路器制造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

共箱封閉母線槽

結構強度和特性

關于母線槽有很多知識點。下面介紹一下它的結構和特點，對我們掌握母線槽及其應用有很大幫助。

整體結構強度的設計，既要承受故障情況下電力和熱應力的效用而不產生變形，又要保證與帶電導體有足夠的電氣間隙和爬電距離，保證在正常和重機械負荷效用情況下處于辦公狀態。

從結構上分析:母線槽采用銅排或鋁作為導體，電流容量大，電氣機械性能好。此外，它采用金屬槽作為外殼，可靠性高，使用壽命長。與傳統配電相比，設備占地面積明顯減少，外觀美觀，非常有利于大型建筑的施工和配電。

母線槽包裹有阻燃交聯聚乙烯熱收縮套管，絕緣性能強，遇火不釋放有毒氣體。

母線槽插件接口靈活方便，可設置大量插座，通用性強。調整電氣設備位置時，不需要改變供電系統。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。

對于母線槽來說，當母線出現問題時，做為工作職員該如何進行對母線進行檢查呢，既對母線槽檢查要求如下:

當母線槽泛起題目時，需要經由檢查后再根據需求進行送電，嚴禁對故障母線槽不檢查就進行送電，不然事故有可能變大。當找到母線槽的故障時更夠迅速的進行隔離，隔離后在進行對母線恢復送電﹐要能夠考慮用外來電源的停電送電，以免聯路線在的跳閘。當找到故障點時假如不能夠進行隔離，若系雙母線中的一組母線故障時，應迅速對故障母線上的各元件檢查，確認無端障后，冷倒至運行母線并恢復送電，聯路線要防止非同期合閘。當經由一系列的調查找不到故障時應用外來電源進行送電。

當雙母線的一組母線泛起故障時，可以使用發電機對母線進行零開始升壓，或可以用外電源對故障的母線槽送電，在這些方案中都要留意母差的保護和運行方式。當接線母線槽發生故障時，而且又找不到故障點可以用本站的電源進行用電，條件是i試送的開關必需是好的,還要有完備的維電的保護。
