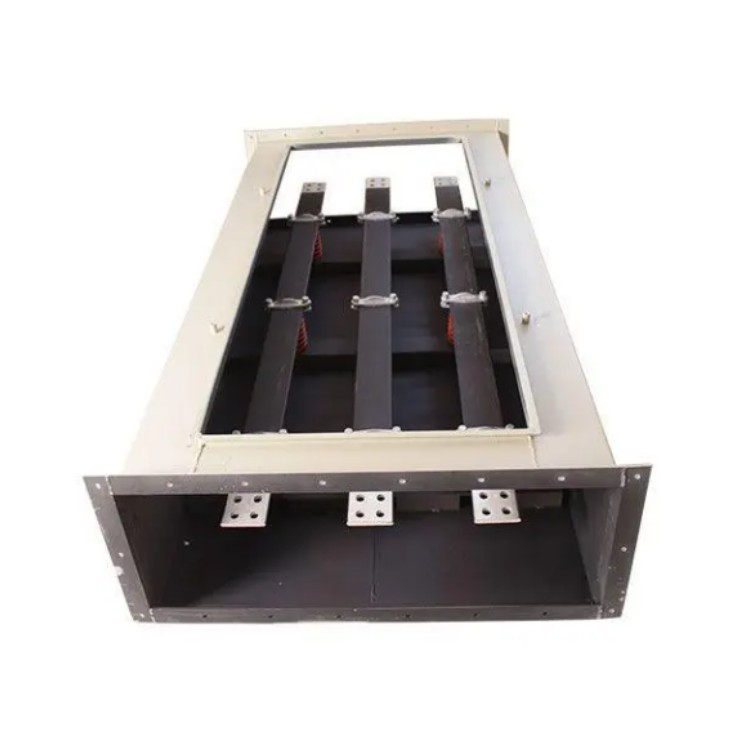

2400A高壓共箱母線槽

2400A高壓共箱母線槽

產品介紹：

 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

 該系列母線槽結構安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

特點:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是*不需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。并做好記錄，隨時控制接頭處的絕緣情況，分段測試一直持續到母線槽安裝完后的系統測試。試運行：土建及裝飾工程及其他工程全部完工，并清理干凈，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃干凈，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，高壓共箱母線槽當絕緣電阻值大于10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。

2400A高壓共箱母線槽

1.先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷

確保到位后運用扭力扳手鎖緊；對接式母線槽，高壓共箱母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

2.鍍鋅線槽直線段組裝時，應先做干線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。

3.技術要求

周圍空氣溫度不得超過 40℃，而且在24h內其平均溫度不超過 35℃，周圍空氣溫度的下限為-5℃。

空氣清潔:在較高溫度為 40℃時，其相對溫度不得超過50%。在較低溫度時，允許有較大的相對溫度。例如： 20℃時相對濕度為90%。但對由于溫度變化，可能會偶爾產生的適度凝露應給予注意。

一、支座****安裝牢固，母線應按分段圖、相序、編號、方向和標志正確放置，每相外殼的縱向間隙應分配均勻。

二、母線與外殼間應同心，其誤差不得超過5ram，段與段連接時，兩相鄰段母線及外殼應對準，連接后不應使母線及外殼受到機械應力。

三、母線不得用裸鋼絲繩起吊和綁扎，母線不得任意堆放和在地面上拖拉，外殼E不得進行其它作業．外殼內和絕緣子****擦試干凈，外殼內不得有物。

四、橡膠伸縮套的連接頭、穿墻處的連接法蘭、外殼與底座之間、外殼各連接部位的螺栓應采用力矩扳手緊固，各接合面應密封良好。

五、外殼的相間短路板應位置正確，連接良好，相間支撐板應安裝牢固，分段絕緣的外殼應作好絕緣措施。

六、母線焊接應在封閉母線各段全部就位并調整誤差合格，絕緣子、盤形絕緣干和電流互感器經試驗合格后進行。

七、呈微正壓的封閉母線．在安裝完畢后檢查其密封性應良好。
