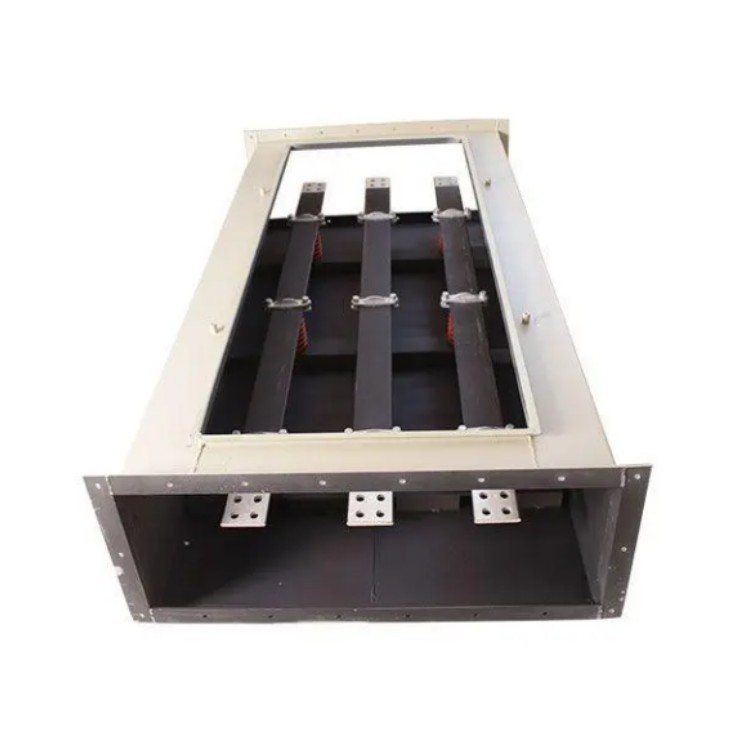

高壓共箱型母線槽1600A

高壓共箱型母線槽1600A

產品介紹：

 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

 該系列母線槽結構，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

主要特點：

1、外殼采用鋁合金擠壓成型，外形美觀，不易積灰，鋁合金外殼采用電泳氧化，耐化學介質，腐蝕性能好。

2、鋁合金外殼特殊中空結構，增大散熱面積和強度，并形成隔磁，減少蝸流損耗，防護等級為1P54。

3、引進生產的橡膠絕緣材料一次模壓成型，絕緣等級為F級。

4、采用具有自動補償?shù)倪B接和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

高壓共箱型母線槽1600A

1.相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因?yàn)槟妇�母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通�？梢噪S時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個系統中可用于上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位于沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.系統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

安裝

1、整個干線系統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每?jī)啥文妇�槽插接安裝完畢后，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入后，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然后裝上接頭蓋板，扭緊接頭螺栓。緊固后的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，用塵板將與其上表面固定即可。

4、通電前****對母線槽系統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低于20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。

6、母線槽送電：母線槽安裝完畢后，應核對相位，確保無誤，在TN-S系統中，PE線與N線嚴禁接錯。母線槽受電時，不帶有負載的所有母線饋電裝置均應處于“分?jǐn)唷睜顟B(tài)，受電后，****測量每只分線箱，確保輸入電壓正常穩定，不缺相。

結構特點:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因?yàn)閺母鞣N插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

對于包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽制造商按照斷路器制造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元?dú)んw外部的沮度。

通過運用母線槽，咱們能夠吞并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣體系，得到較多股線低的電流值。因而節省了工程的造價，而且易于維護。關于傳統的電纜線路，電纜會使得電氣體系極點凌亂，無量，難于維護，這樣，就浪費了工程費用和設備空間。



分段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。并做好記錄，隨時控制接頭處的絕緣情況，分段測試一直持續到母線槽安裝完后的系統測試。試運行：土建及裝飾工程及其他工程全部完工，并清理干凈，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃干凈，接頭連接緊密，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，普洱高壓共箱母線槽當絕緣電阻值大于10MΩ時，可采用2500V兆歐表?yè)u測替代，試驗持續時間1min，無閃絡現象。

在高層建筑中，可以輕松的實現布線，簡化了整個電力系統，從而讓建筑物變得更加的美觀。

而且重要的是，母線槽的使用，并不會增加工程的成本，反而從整個工作進度中折算下來，使用母線槽是更加節約成本的一種方式，所以是值得推廣的。
