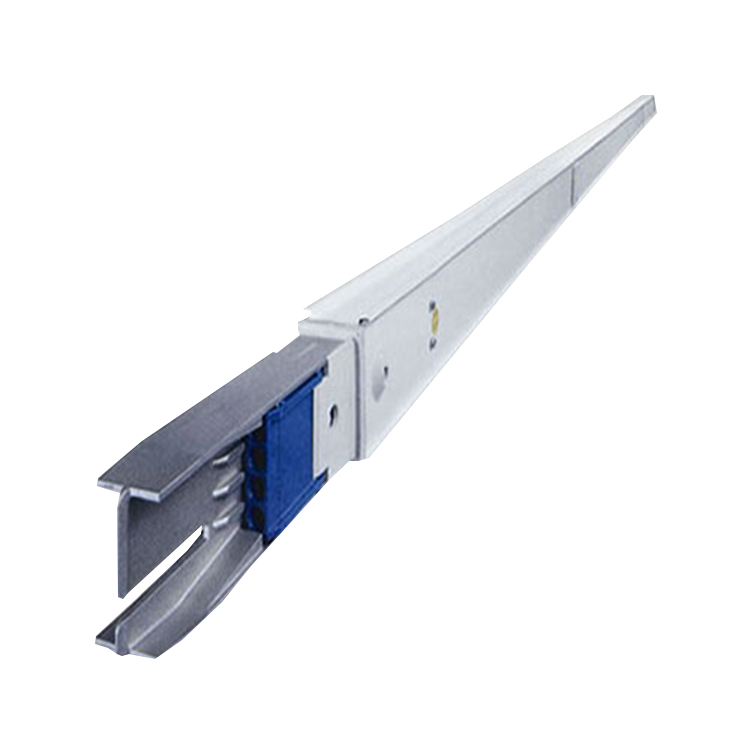

3000A照明母線

首先，照明型母線槽，母線槽的體積是比較小的，而很多的電路配置體型是比較大的，密集封閉母線槽，尤其是有一些電路配置非常大，因而使用母線槽就有很多的好處，不僅節約了大量的空間資源，同時還省去了我們使用中的諸多繁復困擾，從而讓大家的實際工作變得更加便捷。

其次，和母線槽的體積相比，母線槽在容量方面是并不小的，大容量的母線槽能夠讓大家的工作進行起來更加方便，從而大大的加快了工作的進度，為大家的后期作業開展提出了更多的進展空間。母線槽的結構占據著很好的優勢，在很大程度上滿足了我們不同生產建造過程中的多樣化與化需求，從而使得相應的作業進行起來更加順暢可行。

母線槽干線系統是低壓供電系統中負責傳輸電能、分配電能的一種成套裝置。因其具有載流量大、防護等級高、工程配電設計簡單、安裝靈活等特點，被廣泛應用于大型商場、酒店、寫字樓、工礦企業。風電系統使用母線槽具有使用壽命長、機械強度高、載流能力高、絕緣耐壓性好、安全、安裝迅速等優點。

1、母線基本結構

母線槽采用雙層外殼，剛性好、強度大，承載能力強。

2、選用性能優良的絕緣耐火材料

母線槽導體銅排所纏繞的云母符合JB/T5019.20-85《電器絕緣母線制品》標準。改云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa，介電性能≥35kV/mm、體積電阻率＞1010Ω.m。當溫度達到600℃，云母帶仍具有很高的絕緣性能：絕緣電阻＞10MΩ/mm

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，3000A照明母線按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

外在布線過程中是比較靈活的，因?yàn)閺母鞣N插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，照明母線槽廠家，集型母線槽具有很強的通用性，密集型母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是完全不需要進行改變的。

母線槽技術參數檢測系統的具體工作過程是:上位機發送啟動信號，運動機構控制系統(以下簡稱下位機)開始工作。下位機利用控制氣壓傳動系統以及步進電機驅動系統完成對母線槽的定位及測量頭的移動，測出母線槽內導電片電阻以及甘電片之間絕緣材料的絕緣強度，并把檢測結果傳送給上位機。上位機接收到檢測完畢的信號后，照明母線槽，根據檢測結果判斷母線槽是否合格，若是合格產品，則發送信號給打印機，然后打印出所檢測的母線槽的條碼。上位機接收到打印機發送來的條碼打印完畢的信號后，發送信號給貼標機，控制貼標機把打印出來的條碼貼到母線槽上。貼標機貼標完畢后發送信號給上位機，上位機接著發送信號給下位機，由于位機控制完成對母線槽進行包裝。

母線槽的類型就不斷的在更新?lián)Q代，那么進來接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，照明母線槽報價，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。3000A照明母線支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。母線槽垂直通過頂板敷設時，應在通過的底板上采用槽鋼支撐固定。當母線槽跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施，防止母線槽連接處水平移動造成斷裂，影響母線槽的正常供配電。下位機利用控制氣壓傳動系統以及步進電機驅動系統完成對母線槽的定位及測量頭的移動，測出母線槽內導電片電阻以及甘電片之間絕緣材料的絕緣強度，并把檢測結果傳送給上位機。上位機接收到檢測完畢的信號后，照明母線槽，根據檢測結果判斷母線槽是否合格，若是合格產品，則發送信號給打印機，然后打印出所檢測的母線槽的條碼。
