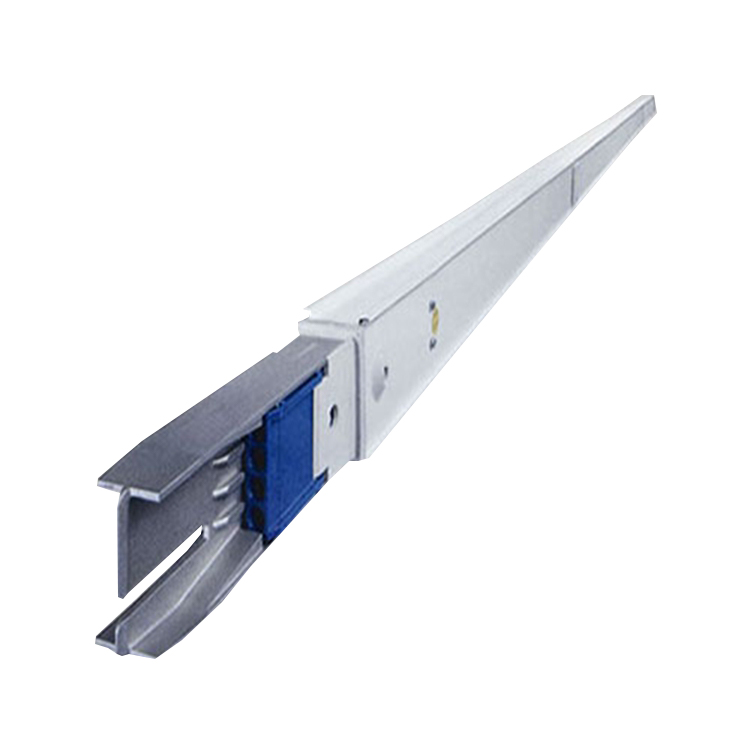

安全照明型低壓母線

安全照明型低壓母線是本公司推出的新產品，其可以根據客戶的要求選擇銅排的分布，一般為5根銅排既A、B、C三根相線和照明用相線L，動力系統和照明系統共用零線L。本產品可以直接與縫紉機接線相連，不需要客戶再配備插頭。本產品輕小，美觀，鋁合金外殼。

本公司有7到3極供電母線，材質分為鋁合金以及工程塑料。配備各種插座，移動集電器，照明設備等

外形美觀、結構緊湊，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。系統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，連接器使安裝過程簡單、快捷，不需工具。

電流范圍上，目前電纜只能做到1000mm截面積，額定電流1600A，但這種大規格電纜因?yàn)轶w積及重量過大很少實際應用與工程中。工程中一般都選用400 mm及以下規格電纜進行配電，這就要求很多根電纜同時供電。而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本。

產品特點

安裝方便快捷，不需要埋件，沒有特殊結構要求；

適用于各種照明燈具，按需要可任意布置燈具位置；

燈具直接吊裝在母線槽下方，牢固可靠，美觀大方；

照明空間位置，可任意布置，可任意角度轉彎，可繞過障礙物，方便照明設計師選擇z佳方案；

利用支路連接插頭可在照明母線槽上任意一位置供電給照明燈具，也可垂直或任意角度安裝分支照明燈具；

可沿房間墻壁安裝，不破壞墻體墻面結構，不影響墻面裝飾效果；

拆卸方便省時省力，可重復安裝使用，檢修方便，經濟實用；

連接安裝步驟。

母線槽支架應安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝標志正確放置，節和節連接時，相鄰段母 線槽應對準，連接后母 線槽導體和外殼不應承受機械應力。

安全照明型低壓母線

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。



1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

1.外殼采用冷軋鍍鋅鋼板、型材，板材厚度gt;2.5mm，并且該外殼應采用雙曲邊加強，具有抗彎特性，表面靜電噴塑，顏色為微機灰。

2.當一段母線槽長度超過50米，或母線槽穿過建筑物沉降縫時，應配臵膨脹節，滿足整個母線系統伸縮的需要，投標廠家應提供膨脹節的小長度;

3. 防護等級：IP42。

4. 設有插接箱的母線槽按現場考慮， 其它沒有插接箱的母線槽除不必要設臵插口位臵外，予留插口(400A)，每節母線預留3個插口(約每2.5米預留 1個)，所有母線插口處****帶有安全罩蓋，停用時可關閉活門，防止灰塵侵入，使用時可打開，采用絕緣插口，保證插接安全、可靠;

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。
