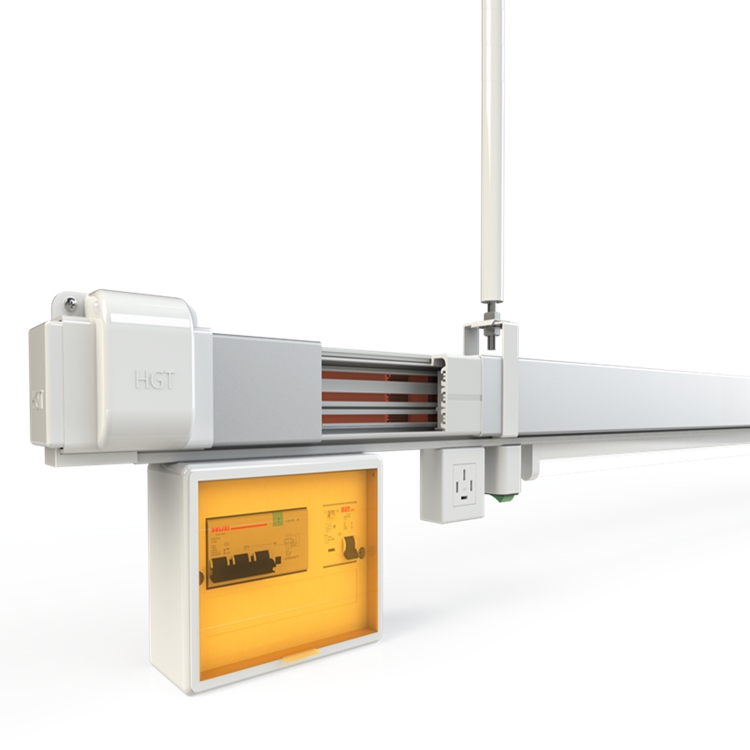

供電配電場照明母線槽

供電配電場照明母線槽

產品特點

安裝方便快捷，不需要埋件，沒有特殊結構要求；

適用于各種照明燈具，按需要可任意布置燈具位置；

燈具直接吊裝在母線槽下方，牢固可靠，美觀大方；

照明空間位置，可任意布置，可任意角度轉彎，可繞過障礙物，方便照明設計師選擇方案；

利用支路連接插頭可在照明母線上任意一位置供電給照明燈具，也可垂直或任意角度安裝分支照明燈具；

可沿房間墻壁安裝，不破壞墻體墻面結構，不影響墻面裝飾效果；

拆卸方便省時省力，可重復安裝使用，檢修方便，經濟實用；

供電配電場照明母線槽

功能特點：

·工作電流：2×25A，25A，40A；

·連接器插接式連接，安裝快捷，并可預防錯相插接；

·防護等級為IP54；

·結構標準，互換性強；

·插接單元可快速重新分配荷載。

選擇計算時應注意以下幾點：

①、當環境溫度不同于額定使用環境溫度時，其載流量Iy應乘以溫度校正系數Kt。

Kt= Qm-Q1/Qm-Qn

式中：Qm為母線槽高允許工作溫度，取40℃。

Q1為母線槽使用環境溫度。

Qn為母線槽額定使用環境溫度，一般為25℃。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

適用范圍：

照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

通常應按較大長期工作電流選擇母線截面。并按通過至大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的至大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建筑、城市綜合體以及工廠近距離電力傳輸領域中是供電主的干線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建筑、高低壓開關柜等輸配電系統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。
