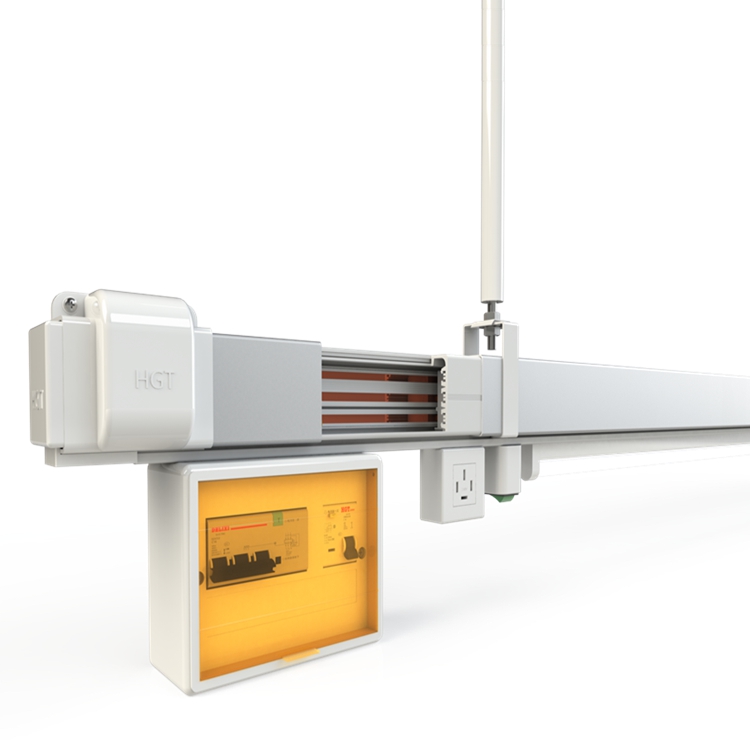

1500A供電照明母線槽

1500A供電照明母線槽變電站設備中的共箱母線、絕緣子屢次發生放電和污閃事故。共箱室內溫度驟變、溫差較大是造成共箱內設備凝露，誘發共箱內事故的重要原因。一般共箱母線箱體只有普通的封閉作用，可以防止較大異物入內，但密封效果不好。對于風沙、灰塵并不能****分隔，而外界空氣中的潮氣更容易進入。運行一段時間后，照明母線槽，瓷瓶表面會因沙、塵進入而積污。在雨雪天或其他空氣潮濕季節，外部潮濕空氣會進入箱內，當母線停運或夜晚瓷瓶因輻射冷卻，其溫度低于周圍空氣溫度時，母線瓷瓶表面會吸附潮氣而凝露，而凝露很容易在絕緣子的各個部位形成充分濕潤的條件。在潮濕環境下污穢絕緣子受潮濕潤后，污穢物中的可離子化物質會逐漸溶于水中，在絕緣子表面形成一層導電水膜。此水膜構成了沿絕緣子表面的導電通路，從而有泄漏電流沿絕緣子表面穿過，導致母線絕緣大幅度降低。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。

系統具有體積小、強度大、安裝方便等優點。適用于各種場所的日光燈等其他照明器材的供配電用，以及小型機械設備的用電，在服裝廠和車庫都是非常合適的。它隨場地的不同位置組合，安裝簡便快捷。

耐酸堿性能：硅橡膠耐腐蝕性能也好，對于低濃度的酸、堿、鹽的耐受性能較好，如在10%的硫酸中常溫浸漬7天，體積和重量變化都小于1%，拉斷力和斷裂伸長率基本沒有變化。

環保性：與母線槽一樣，硅橡膠無害無臭，是一種環保材料。傳統的母線槽外殼采用鋁合金材料，既輕便，強度又高，節約了成本，同時，可以使母線槽的使用壽命大大延長。

照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

1500A供電照明母線槽

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，照明母線槽而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，照明母線槽接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，照明母線槽集型母線槽具有很強的通用性，密集型母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

母線槽還具有電流容量可以很大電壓降很小；短路負載能力強；可靠性高，使用壽命長；安全性高；配電系統的設備增加或變更隨意自如；外形尺寸小；重量輕，操作容易；連接非常簡單施工和檢查簡單；具有現代的美觀等等特點。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。
