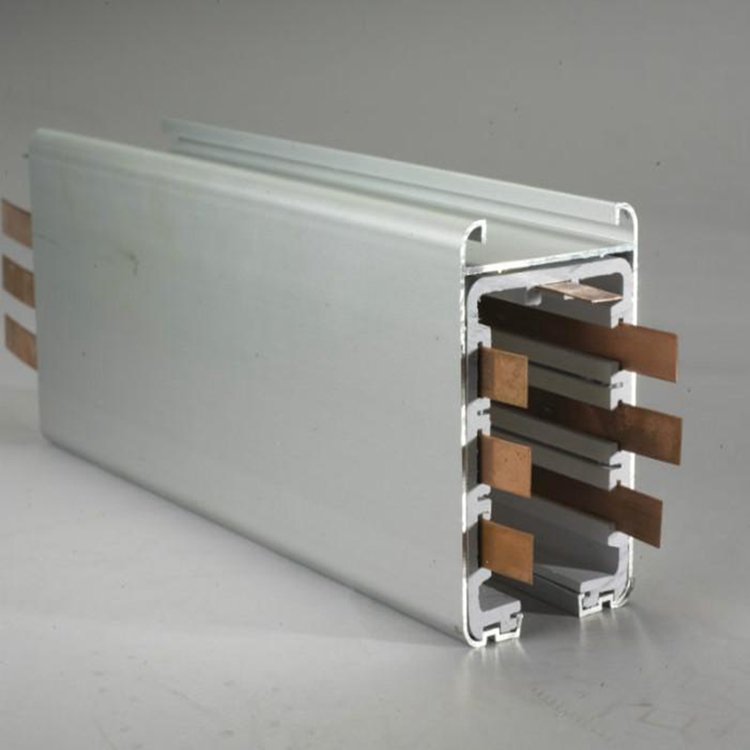

照明安全供電母線槽

照明安全供電母線槽是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

減少電磁輻射：屏蔽是實現電磁兼容，減少電磁輻射好的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

柔軟性：硅橡膠具有特殊的表面自潤滑性和高柔軟性，在高溫和低溫的惡劣環境中工作，電纜的電氣性能和機械性能受彎曲半徑和彎曲頻率變化的影響小。

1.室內潔凈場所，采用IP30及以級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以級。

5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

照明安全供電母線槽

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大于或等于1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值。

3) 接地系統：符合iec364-5-54對接地系統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，照明母線槽施工，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽的運用方面還是比較多的，它在施工中需要考慮到環境因素以及它的性能發揮，在施工時也需要選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：

1.室內潔凈場所，采用IP30及以級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以級。

5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。
