500A照明型母線槽

照明母線槽的發展也經歷了好幾個階段；第1個階段的照明母線槽，是采用小型橋架做外殼，殼內走照明電線，遇到需要安裝日光燈的位置，從電線上引出分支電源給日光照明，這種照明母線電線是現場安裝，工廠只加工好外殼，在現場安裝好后現場給日光燈引出分支電源，雖然叫照明母線槽，其實和橋架布線方式類似。很快就被個階段的照明母線槽取代了，個階段的照明母線槽是采用鍍鋅薄板滾壓成型，外形緊湊，成本低廉。但隨著時間的推移，這種產品的致命缺陷暴露了出來，由于外殼為不到1毫米的冷鍍鋅鋼板，在地下室潮濕的環境中很難長時間保持不生銹，多數在使用兩年左右會出現銹蝕點，隨著時間的推移，銹蝕點不斷擴到，又由于鋼板太薄，造價比代照明母線槽高出了不少，又因為很多用戶很難區分它和代照明母線槽，導致在市場上無法廣泛推廣。第四代照明母線槽是有根據多年的母線槽生產制作經驗，總結前三代照明母線槽，研制出來的一代照明母線槽

500A照明型母線槽

母線槽允許載流量在不同環境溫度下的校正系數Kt按上式計算，當環境溫度高于額定環境溫度時，黃岡母線，Iy值應予以修正，其修正值：

1、對于母線接頭，要看其沖孔、切斷質量如何，其切斷面應該平整，不能有毛口，孔與母線邊緣的距離應一致。搪錫應均勻，搭接面應平整，絕緣包纏不能進入母線的搭接面。母線搭接孔要保證同心，便于固定。對有缺陷的母線絕緣板應予以更換，不得出現破損、脫落。

2、絕緣要求每單元母線槽相線、外殼、中性線互相之間絕緣電阻都****在20ＭΩ以上。單元母線槽上任意兩個未涂漆點之間的電阻不超過0.1Ω。不同極性裸導體間的爬電距離不小于表規定。

母線槽技術參數檢測系統的具體工作過程是:上位機發送啟動信號，運動機構控制系統(以下簡稱下位機)開始工作。下位機利用控制氣壓傳動系統以及步進電機驅動系統完成對母線槽的定位及測量頭的移動，測出母線槽內導電片電阻以及甘電片之間絕緣材料的絕緣強度，并把檢測結果傳送給上位機。上位機接收到檢測完畢的信號后

500A照明型母線槽

結構特點

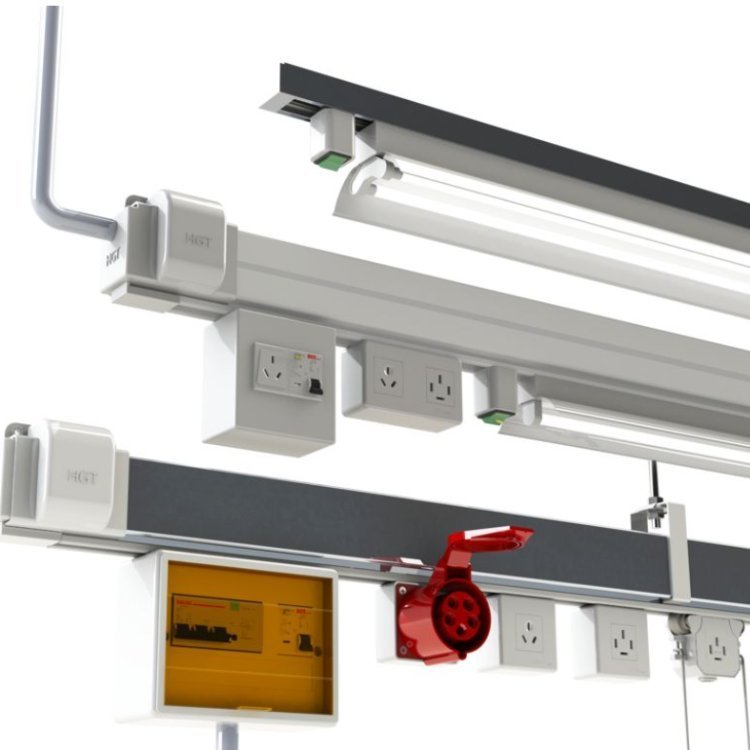

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽的類型就不斷的在更新?lián)Q代，那么進來接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，照明母線槽報符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。
