紡織廠照明型母線槽

紡織廠照明型母線槽是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

紡織廠照明型母線槽

結構特點

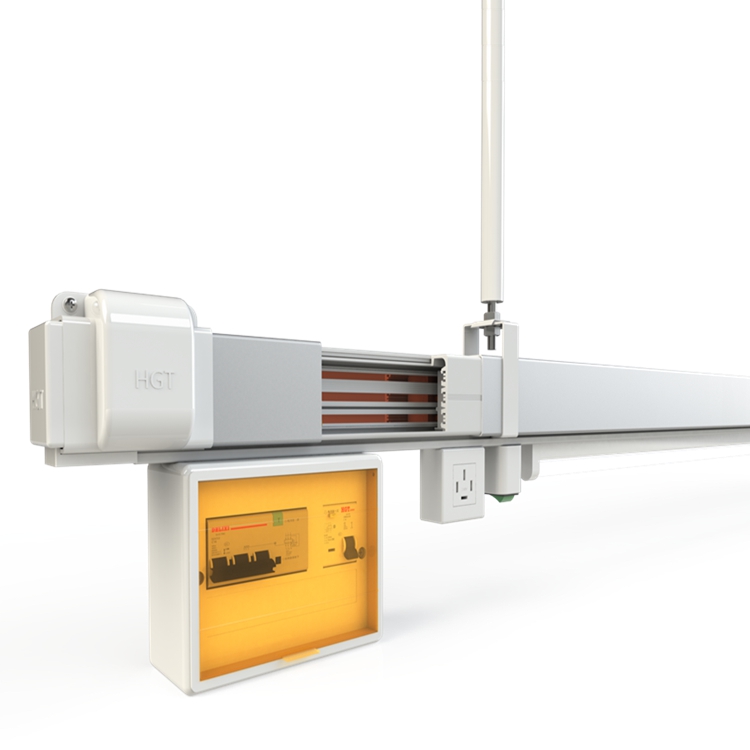

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，母線槽生產廠家，外形美觀。

2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4)采用通用的兩孔、三孔插座，照明型母線槽，引出分支電源方便、快捷。

減少電磁輻射：屏蔽是實現電磁兼容，減少電磁輻射好的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，，將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

柔軟性：硅橡膠具有特殊的表面自潤滑性和高柔軟性，在高溫和低溫的惡劣環境中工作，電纜的電氣性能和機械性能受彎曲半徑和彎曲頻率變化的影響小。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。

變電站設備中的共箱母線、絕緣子屢次發生放電和污閃事故。共箱室內溫度驟變、溫差較大是造成共箱內設備凝露，誘發共箱內事故的重要原因。一般母線箱體只有普通的封閉作用，可以防止較大異物入內，但密封效果不好。對于風沙、灰塵并不能****分隔，而外界空氣中的潮氣更容易進入。運行一段時間后，照明母線槽，瓷瓶表面會因沙、塵進入而積污。在雨雪天或其他空氣潮濕季節，外部潮濕空氣會進入箱內，當母線停運或夜晚瓷瓶因輻射冷卻，其溫度低于周圍空氣溫度時，母線瓷瓶表面會吸附潮氣而凝露，而凝露很容易在絕緣子的各個部位形成充分濕潤的條件。在潮濕環境下污穢絕緣子受潮濕潤后，污穢物中的可離子化物質會逐漸溶于水中，在絕緣子表面形成一層導電水膜。此水膜構成了沿絕緣子表面的導電通路，從而有泄漏電流沿絕緣子表面穿過，3200母線槽，導致母線絕緣大幅度降低。

1、導體材料是優越導電性能的前提：第四代照明母線槽產品每相導體采用大型電纜企業生產制造的電纜作為導體，像威圖電氣等在電線電纜行業的，在同行業中質量有口皆碑，其純度≥99.99amp;pc;，照明母線槽，硬度HB≥65。電阻≤0.01777Ω.m。能保證照明母線的導電性能。

2、母線槽產品中性線的材料、及制造工藝與相線相同，中性線截面采用和火線相同的電纜導體。在照明系統中，實際使用的是兩相電，中性線采用與火線形同的電纜導體保證了使用性能，更加可靠。

3、防腐性能優異；采用鋁鎂合金材料做外殼，長期在潮濕環境運行不會出現銹蝕，保證了照明母線的使用壽命。另外由于外殼是鋁鎂合金，保障了接地性能。

照明用相線L，動力系統和照明系統共用零線L。本產品可以直接與縫紉機接線相連，不需要客戶再配備插頭。本產品輕小，美觀，鋁合金外殼。

本公司有7到3極供電母線，材質分為鋁合金以及工程塑料。配備各種插座，移動集電器，照明設備等

照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

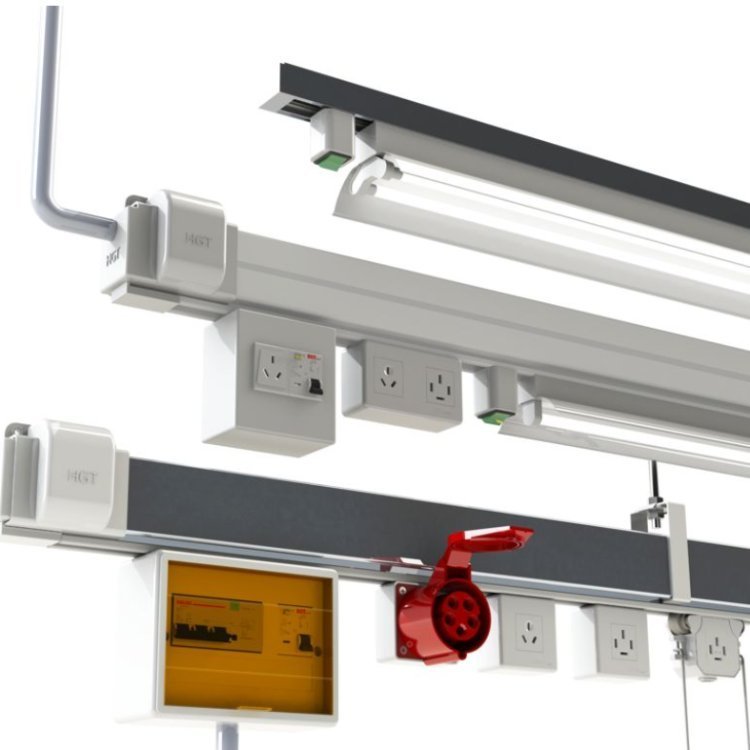

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。系統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，封閉式母線槽，連接器使安裝過程簡單、快捷，不需工具。

母排截面尺寸，按以下幾個條件選擇：

（1）按持續工作電流選擇；

（2）按經濟電流密度選擇；

（3）按短路時的熱穩定校驗；

（4）按短路時的機械強度校驗。

照明型母線槽適用范圍：照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。
6)提供各種現場安裝方式，用戶可根據需要靈活使用。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽的類型就不斷的在更新?lián)Q代，那么進來接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，照明母線槽報價，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。
