照明型供電母線槽

照明型供電母線槽是一種新的電路方式，它主要就是用在一些金屬槽中使用，在整個金屬槽中可以形成新型的導體，這樣就可以形成新的電路。母線槽在中國的發展是在六十年代，幾十年的發展使得母線槽具備了使用的提高前輩性，它也成為了的電力系統中的一種不可缺少的配線方式。

母線槽的使用需要進行絕緣支撐，它也是屬于母線槽裝置中的一個特殊的組成部門，它只要就是用來支撐母線槽的一種設備。外殼的組成是*的，由于它可以保護設備不受到外界的因素，加強了設備的保護作用，既然存在外殼當然它的蓋板也是少不了的，它的主要作用就是用來擋住外殼上的啟齒。

照明母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升應按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產生的發熱現象。

 照明型供電母線槽是同一時限跳開所有開關，不區分設備掛在哪一母線。正常雙母運行情況下，投的是小差，能有選擇性。在倒母線的過程中，才把母差設為大差，防止操作并列刀閘時的環流引起保護誤動。大差更多的是作為一個起動元件起作用的，關鍵還要是小差來選擇故障母線，進而動作。對于保護范圍來說，大差是無選擇性的，保護范圍是兩條母線，小差是有選擇性的，即可以判斷是哪條母線故障。保護動作跳開故障母線上的所有開關和母聯開關。所以小編在這里建議您在選擇的時候，要分清您的需要。

母線在到達現場后，首先檢查母線的外觀：母線表面光潔平整，沒有裂紋，折皺、變形和扭曲；安裝母線用的螺栓等緊固件都為鍍鋅制品，出廠合格證及有關母線產品資料齊全。母線在制作前，先將母線放在一塊平直的厚鋼板上，將母線矯正平直，切斷的母線將斷面用砂紙打平。母線槽接頭的搭接尺寸依據規程規定，用鉆頭打眼制作。母線槽進行彎曲時首先制作大樣，再依據大樣的尺寸進行冷彎，照明母線槽價格，母線彎曲處不得有裂紋及顯著的皺折，母線彎曲處距連接處位置不應小于50mm，多片母線彎曲度應一致，彎曲半徑符合規范規定。母線加工完畢后刷相色漆，但在下列各處不應刷相色漆：母線的螺栓連接及支持連接處、母線與電器的連接處以及距所有連接處10mm以內的地方。

結構特點：

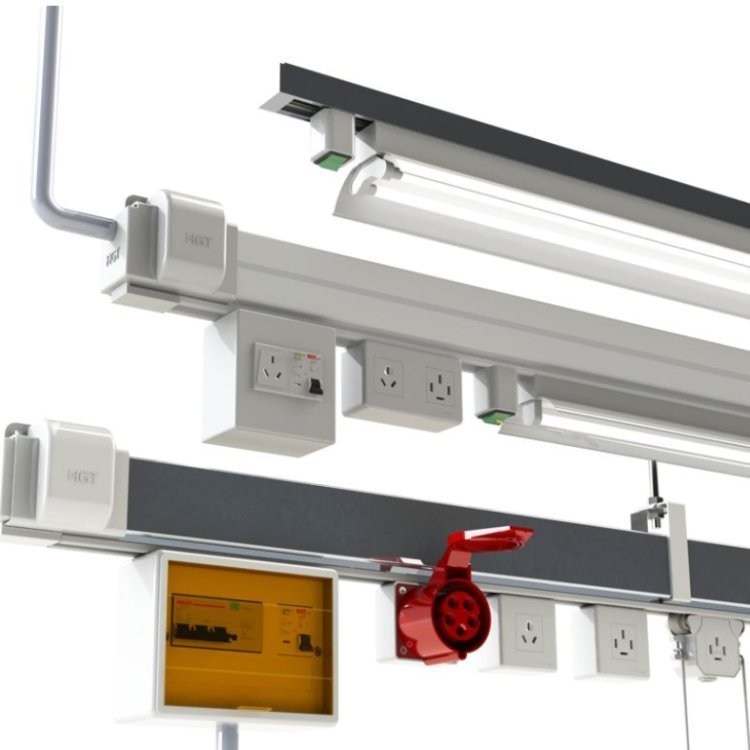

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。

采用鋁母線導體制造的合肥母線槽在國外一些發達得到廣泛應用，其制造技術及工藝已趨成熟。近年來國內部分母線制廠家也開始制造高品質的鋁導體母線槽，并已在工程實際應用中得到了用戶及設計單位的肯定和好評，顯示了其*的優越性。

照明母線槽是相同的，因此，導電能力母線槽導體根據每平方毫米流量計算是錯誤的，結構設計，散熱，但是不同的阻抗、電感和其他因素與當前的承載能力密切相關。所以gb7251-2006標準規定，額定電流限制氣溫上升，以確定當前的承載能力強化母線槽。

 照明型母線槽適用范圍：照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

母線槽安裝環境往往不是潔凈場所，因此安裝時****防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

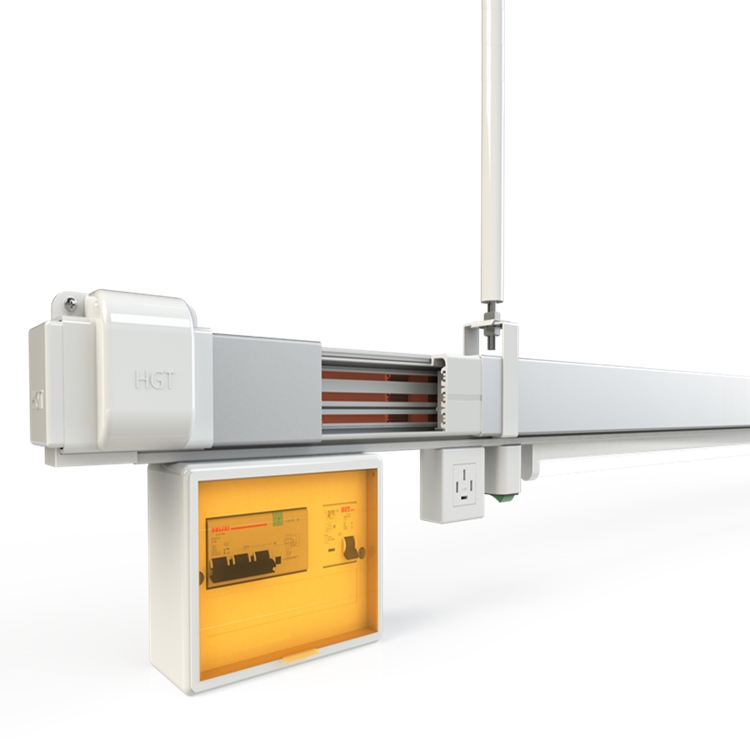

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。
2）型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：IP54。
6）安裝靈活方便。

7）插接箱內根據用戶要求對安裝開關或熔斷器

檢修前，需對母線槽系統進行停電檢查，切斷母線槽所有電源，并用萬用表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修，防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。母線槽配件運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在的潮氣源。是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源。檢查有無異物進入母線槽內部，檢查母線槽系統零部件有無缺損、銹蝕現象，支架彈簧是否有合適的彈力，發現問題后立即更換。檢修前，需對母線槽系統進行停電檢查，切斷母線槽所有電源，并用萬用表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修，防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。

選擇計算時應注意以下幾點：

①、當環境溫度不同于額定使用環境溫度時，其載流量Iy應乘以溫度校正系數Kt。

Kt= Qm-Q1/Qm-Qn

式中：Qm為母線槽高允許工作溫度，取40℃。

Q1為母線槽使用環境溫度。

Qn為母線槽額定使用環境溫度，一般為25℃。

照明型母線槽的使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在z高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。
