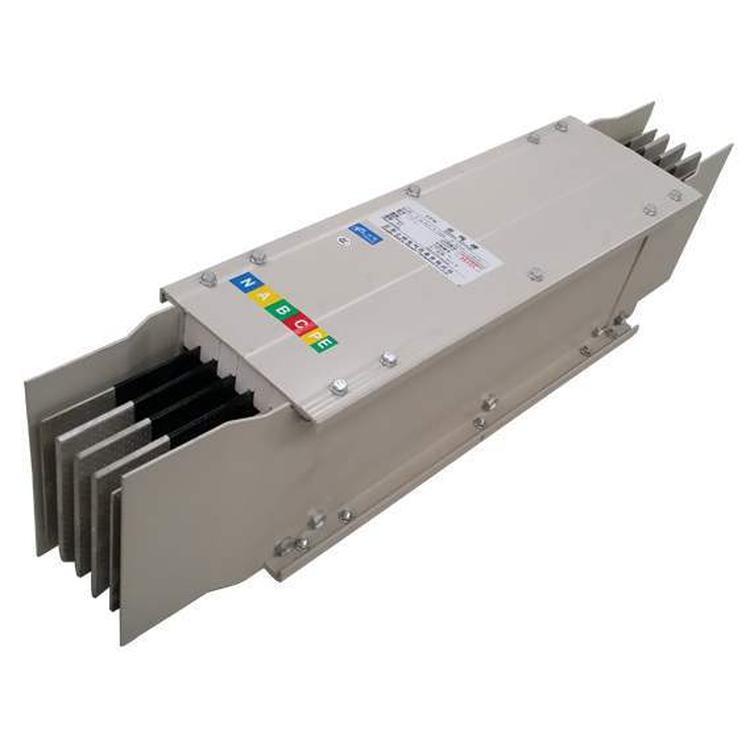

2700A空氣型母線槽

2700A空氣型母線槽

產品特點

1、本產品為隔爆型結構，鋼板焊接外殼，表面靜電噴塑；

2、內裝高分斷小型斷路器或塑殼斷路器、交流真空接觸器、電動機保護器、電壓表等元件，具有過載、短路、欠壓、缺相、漏電等保護功能。

3、進出線均采用無火花型防爆插接裝置，并有明確的設備位號指示板，指示板采用304不銹鋼板折彎成形，拋光處理，外形美觀大方實用。

4、隔爆面采用特殊的加工手段，嵌入耐油老化硅膠“0”形密封圈，使箱體防護等級達IP65，以解決傳統隔爆箱戶外使用進雨水的難題，取締傳統采用防雨罩防雨復雜而無效的措施。

5、所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

6、具體功能及外形可根據用戶要求特制。

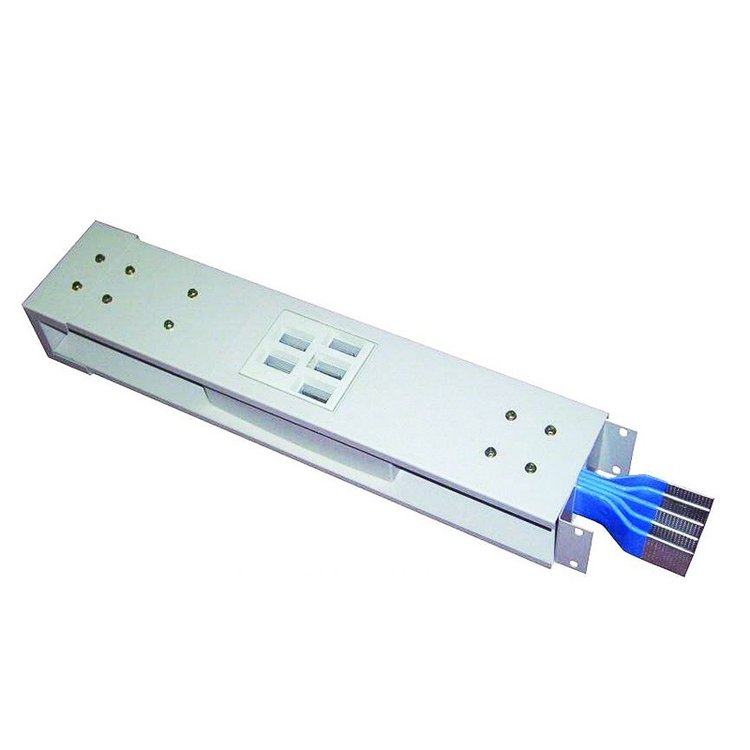

2700A空氣型母線槽

母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在的潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，1500母線槽，檢查有無異物進入母線槽內部。

****影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等。

檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

1、不要過多堆砌。不要為了節省空間，使用隔離措施就沒有限度的堆砌存儲，這樣做的后果對使用性能及構造造成一些損壞，浪費資源。

2、防止陽光暴曬。對于母線槽的使用性能造成很大的影響是直接的陽光暴曬，避免在強烈的日光下，這樣會對母線槽造成損壞而影響我們的正常使用，所以存放的時候要盡量避免將其堆放在室外。

3、根據耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響云母運行過程中熱量的散發。

空氣型母線槽

在可以不計附加集中載荷的場合、封閉式母線槽規格較小時，支、吊架 間距可放寬到2.5m。大跨距空氣絕緣型封閉母線槽的支、吊架間距(3m～6m)，應按對應的允許均布載荷及變形量圖計算。在封閉式母線槽直線上，離直線段與非直線段(彎通和變徑直徑)連接處300～600m處應設吊、支架。當(彎通)彎曲半徑大于300mm時，在非直線段中部應增設一個支、吊架。

離空氣絕緣型封閉母線槽終端200～300mm處，過伸縮縫之前和之后約200mm處，直線段超過30m處的補償裝置前和后200mm處應設支、吊架。封閉式母線槽的支、吊架有多種類型:立柱和托臂，立柱有用工字鋼、T型鋼、槽鋼和角鋼制造的，也有用薄鋼板制造的異型立柱，一般都由封閉式母線槽制造廠與封閉式母線槽配套提供。在許多場合采用非定型的一字型、L型和門型等支吊架，密集型封閉母線槽廠家，一字型、L型支架可用槽鋼、角鋼制作，門型吊架可用槽鋼、角鋼、C型鋼制作，載荷輕的封閉式母線槽，其門型吊架的吊桿可用園鋼制作。

外殼及隔熱層采用耐高溫≥1100℃的防火材料以及耐高溫≥300℃的絕緣材料，該產品耐火時間有60分鐘、90分鐘、120分鐘、180分鐘種類，當溫度達到920～1050℃的高溫時才會燃燒，滿負荷運行可達8小時以上。防火母線普通封閉母線槽或防火煙蔓延的母線槽外殼加防火隔層，有些外殼涂防火涂料，能達到火災在規定時間內熱能傳達到內部，母線槽能正常運行，火燃燒溫度達到800度左右，耐火時間分別為30分鐘、40分鐘、60分鐘。防火煙蔓延母線通常是阻燃的，該母線槽在火災時本段母線起火不會蔓延燃燒到另一段2米以外

母線槽安裝環境往往不是潔凈場所，因此安裝時****防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建筑物的實際用電負荷，并考慮到周圍環境溫度的影響，還要留有余量！

1.須對照圖紙，按序號順序進行連接。

2.在吊裝時要墊硬紙或木板，以防母線槽表面被破壞或變形。

3.邊安裝邊測試絕緣電阻，以免出現不正常時整段線路的檢查的拆卸。

4.安裝未完成前，連接終端應有防水，防塵措施。

5.接頭處安裝后須將螺栓擰緊。

6.對防護等級為IP54的母線槽在接頭安裝時，須在鋁蓋兩邊、螺栓孔周圍、密封墊圈底部、側面鋁蓋上沿周邊處涂上硅膠。

7.母線槽數排并安裝時，空氣絕緣型封閉母線槽，為確保散熱和方便安裝，其間較小間距150mm，如其上有插接箱時應保證插接箱之間有50mm間距。母線槽安裝穿過墻壁或樓層板時其接頭中心距墻或樓層板間距至少為300mm。

8.母線槽穿過防火墻及防火板時，低壓封閉式母線槽，應采取防水隔離措施。

9.吊架之間距離為2米，大跨度母線槽為6米。

10.水平安裝時，距離地面高度不應小于2.2；垂直安裝時，距地面1.8m以下部分應采用防止機械損傷措施（豎井內除外）

11.垂直安裝的母線槽在樓板處用彈簧支架固定并調節彈簧，使之保證垂直度。末端懸空時應采用支架固定；樓層高于4m時，中間也應采用支架固定。12.垂直安裝時，長度不超過40m應安裝伸縮節，如每層都有插接箱，長度超過90m時應安裝伸縮節。
