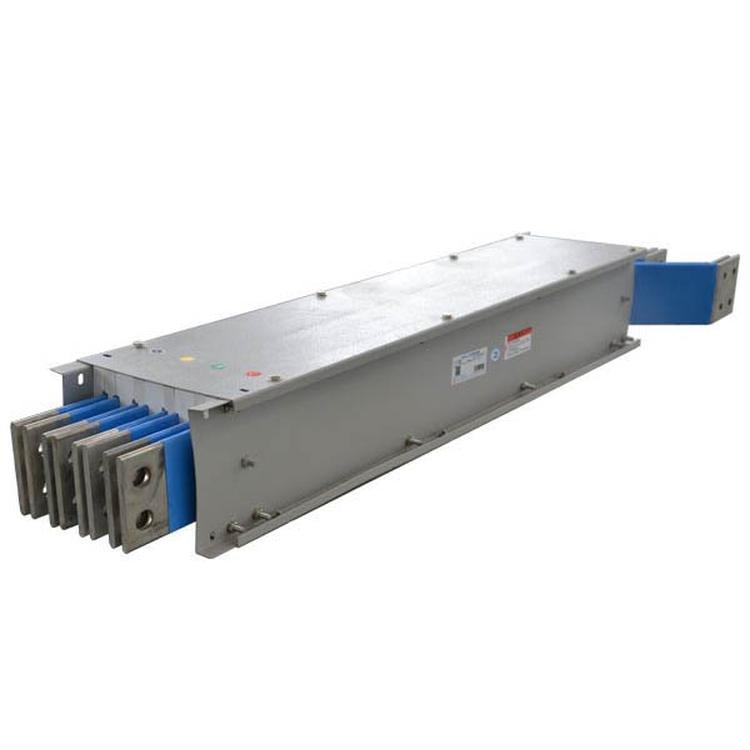

空氣絕緣封閉型母線槽

空氣絕緣封閉型母線槽

特點:

1)該系列封閉母線槽具有優良的抗短路性能，空氣絕緣母線槽，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2)該系列封閉母線槽安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，BMC空氣絕緣母線槽，安全性能得到顯著提高。

4)采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，加強型空氣絕緣母線槽，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

主要特點：
    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大于標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。
    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

母線槽安裝結束到通電往往有一段時間，其間潮氣也會進入，因此冒然送電是危險的，母線槽廠家，送電前****測量絕緣電阻。

母線槽安裝環境往往不是潔凈場所，因此安裝時****防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建筑物的實際用電負荷，并考慮到周圍環境溫度的影響，還要留有余量！

空氣型 母線槽外殼采用高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性

空氣型母線槽插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

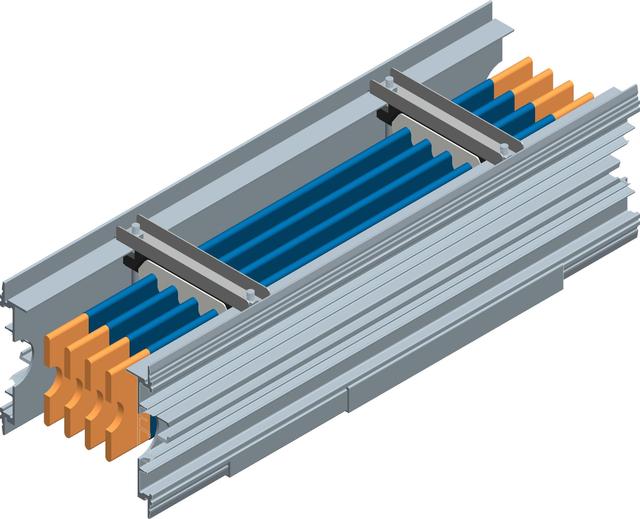

空氣絕緣封閉型母線槽

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。
2）材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：
6）安裝靈活方便。

2）材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：
6）安裝靈活方便。

7）插接箱內根據用戶要求對安裝開關或熔斷器

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)荩�也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^(guò)載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由于生產或屋面滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
