流水線照明供電鋁合金母線槽

流水線照明供電鋁合金母線槽具有很強的通用性，密集型母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

減少電磁輻射：屏蔽是實現電磁兼容，減少電磁輻射好的方式。采用銅絲疏繞銅帶繞包金屬屏蔽，屏蔽表面積覆蓋率達，****地切斷通過空間的靜電耦合、感應耦合或交變電磁場耦合形成的電磁噪聲傳播途徑，母線槽2500，將兩部分電路的地線系統分隔開來，切斷通過阻抗進行耦合的可能。

柔軟性：硅橡膠具有特殊的表面自潤滑性和高柔軟性，在高溫和低溫的惡劣環境中工作，電纜的電氣性能和機械性能受彎曲半徑和彎曲頻率變化的影響小。

1、產品的外殼防護等級為IP23，半封閉結構對操作維護人員接觸導管外部無任何傷害。 絕緣照明母線槽

2、輸電銅排母線電流密度高、阻抗低、線路損失小。電刷具有良好的柔性和自潤滑性，集電器移動靈活、定向性好，****地控制了接觸電弧和串弧現象。

3、多級輸電母線集中于一個導管內，安裝十分簡便。其固定支架、連接、懸吊裝置，均以標準件提供，裝拆、調整、維修十分方便。

4、由輸電導管、集電器、正交器或同步器、導軌連接器、熱膨脹補償裝置，懸吊裝置組成，各種配件齊全，以滿足不同場合的要求。

5、產品適用于電動葫蘆、電動橋式起重機、龍門式起重機，堆垛機、移動式電動工具等移動受電設施，工業產品的自動生產線、檢測線、廠礦、車間的固定架設母線。

運用方面還是比較多的，它在施工中需要考慮到環境因素以及它的性能發揮，在施工時也需要選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：

1.室內潔凈場所，采用IP30及以級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以級。

5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。

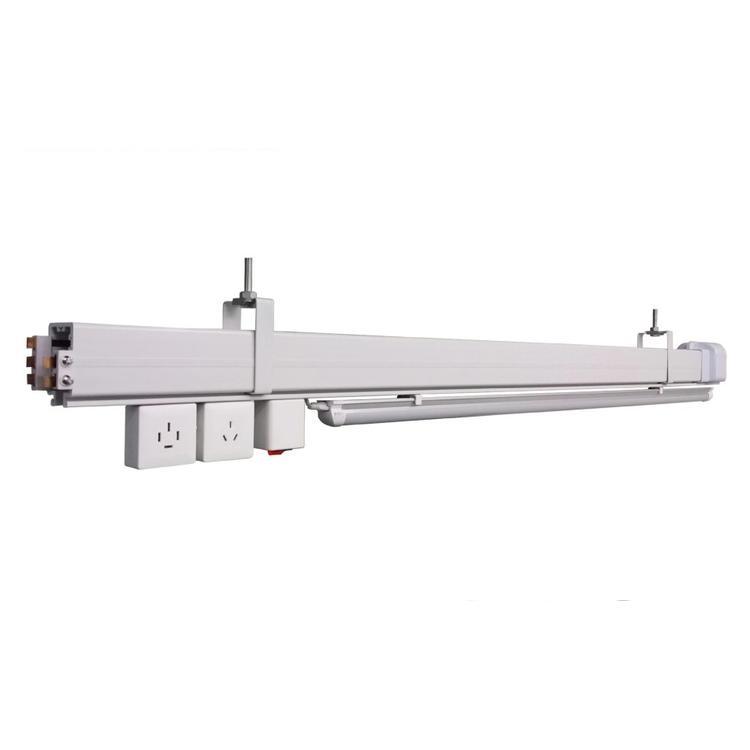

流水線照明供電鋁合金母線槽

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

另外在布線過程中是比較靈活的，因?yàn)閺母鞣N插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，照明母線槽集型母線槽具有很強的通用性，密集型母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

母線槽還具有電流容量可以很大電壓降很小；短路負載能力強；可靠性高，使用壽命長；安全性高；配電系統的設備增加或變更隨意自如；外形尺寸小；重量輕，操作容易；連接非常簡單施工和檢查簡單；具有現代的美觀等等特點。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。

母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：

1.室內潔凈場所，采用IP30及以上等級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的

場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以上等級。

5.有防腐要求的場所或室外，采用IP68等級的母線槽。
