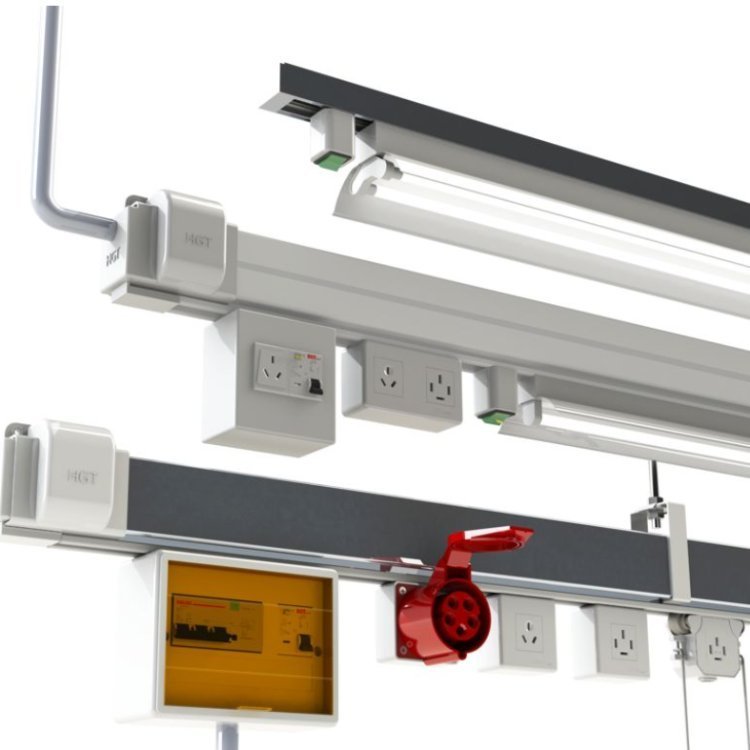

FZM-1200A照明型供電母線槽

FZM-1200A照明型供電母線槽是本公司推出的新產品，其可以根據客戶的要求選擇銅排的分布，一般為5根銅排既A、B、C三根相線和照明用相線L，動力系統和照明系統共用零線L。本產品可以直接與縫紉機接線相連，不需要客戶再配備插頭。本產品輕小，美觀，鋁合金外殼。

本公司有7到3極供電母線，材質分為鋁合金以及工程塑料。配備各種插座，移動集電器，照明設備等

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。系統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，連接器使安裝過程簡單、快捷，不需工具。

電流范圍上，目前電纜只能做到1000mm截面積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中。工程中一般都選用400 mm及以下規格電纜進行配電，這就要求很多根電纜同時供電。而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本。

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，照明母線槽而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，照明母線槽接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，照明母線槽集型母線槽具有很強的通用性，密集型母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是不需要進行改變的。

母線槽還具有電流容量可以很大電壓降很�。欢搪坟撦d能力強；可靠性高，使用壽命長；安全性高；配電系統的設備增加或變更隨意自如；外形尺寸��；重量輕，操作容易；連接非常簡單施工和檢查簡單；具有現代的美觀等等特點。

FZM-1200A照明型供電母線槽

特點：

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸��；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。系統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，封閉式母線槽，連接器使安裝過程簡單、快捷，不需工具。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。
