1500A照明供電母線槽

1500A照明供電母線槽

首先，體積是比較小的，而很多的電路配置體型是比較大的，密集封閉母線槽，尤其是有一些電路配置非常大，因而使用母線槽就有很多的好處，不僅節約了大量的空間資源，同時還省去了我們使用中的諸多繁復困擾，從而讓大家的實際工作變得更加便捷。

其次，和母線槽的體積相比，母線槽在容量方面是并不小的，大容量的母線槽能夠讓大家的工作進行起來更加方便，從而大大的加快了工作的進度，為大家的后期作業開展提出了更多的進展空間。母線槽的結構占據著很好的優勢，在很大程度上滿足了我們不同生產建造過程中的多樣化與化需求，從而使得相應的作業進行起來更加順暢可行。

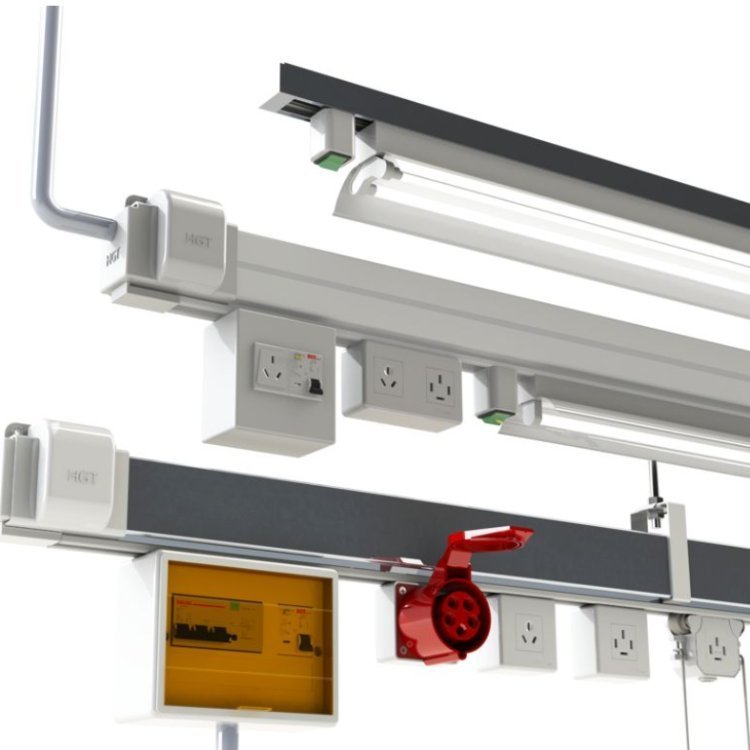

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

安裝拆卸方便是本系統的另一大特點，只需一只螺栓便可固定和拆卸母線單元，使母線槽的安裝變得更輕松。如需調整照明空間位置，只需拆除修改部分重新安裝，不影響其他部分供電。產品可重復使用，節約成本。

適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

1500A照明供電母線槽

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

適用范圍：

照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

通常應按較大長期工作電流選擇母線截面。并按通過至大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的至大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建筑、城市綜合體以及工廠近距離電力傳輸領域中是供電主的干線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建筑、高低壓開關柜等輸配電系統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。
