LED燈照明型母線槽

照明用相線L，動力系統和照明系統共用零線L。本產品可以直接與縫紉機接線相連，不需要客戶再配備插頭。本產品輕小，美觀，鋁合金外殼。

本公司有7到3極供電母線，材質分為鋁合金以及工程塑料。配備各種插座，移動集電器，照明設備等

外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高，LED燈照明型母線槽能滿足大跨度安裝要求。母線導體采用銅排，外殼兼作PE線，接地效果好，使用更安全。采用耐高溫、阻燃絕緣材料，絕緣性能好�？稍谀妇�槽任意位置設置多個插接口，安裝靈活，分接方便。母線外殼設卡槽安裝各種照明燈具、插座，只需將配件卡入槽內，安裝即可完成，安裝牢固可靠，美觀大方提高了工作效率�？膳渲酶鞣N保護電路方案的插接開關箱，給系統的安全運行提供強有力的保障。

LED燈照明型母線槽通常應按較大長期工作電流選擇母線截面。并按通過至大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的至大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建筑、城市綜合體以及工廠近距離電力傳輸領域中是供電主的干線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建筑、高低壓開關柜等輸配電系統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。

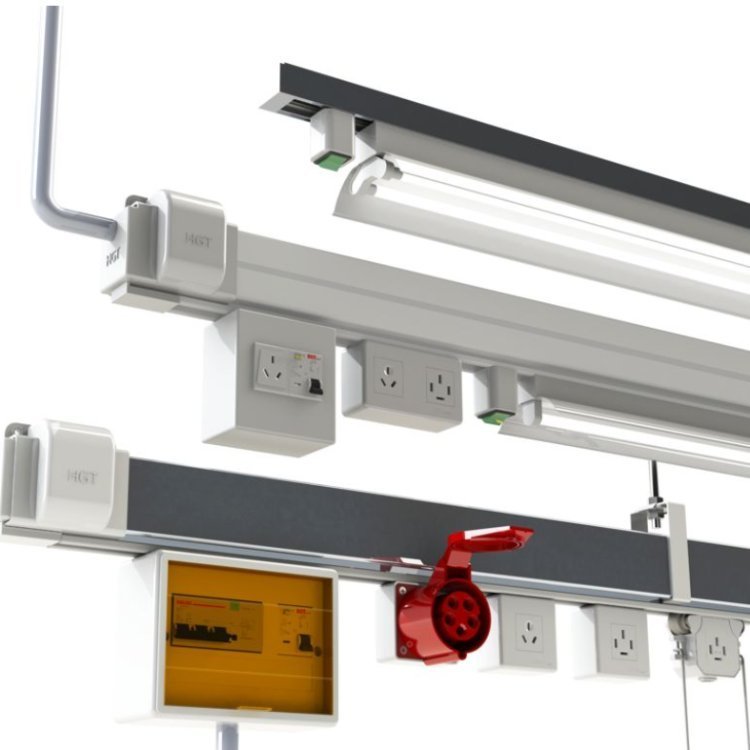

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

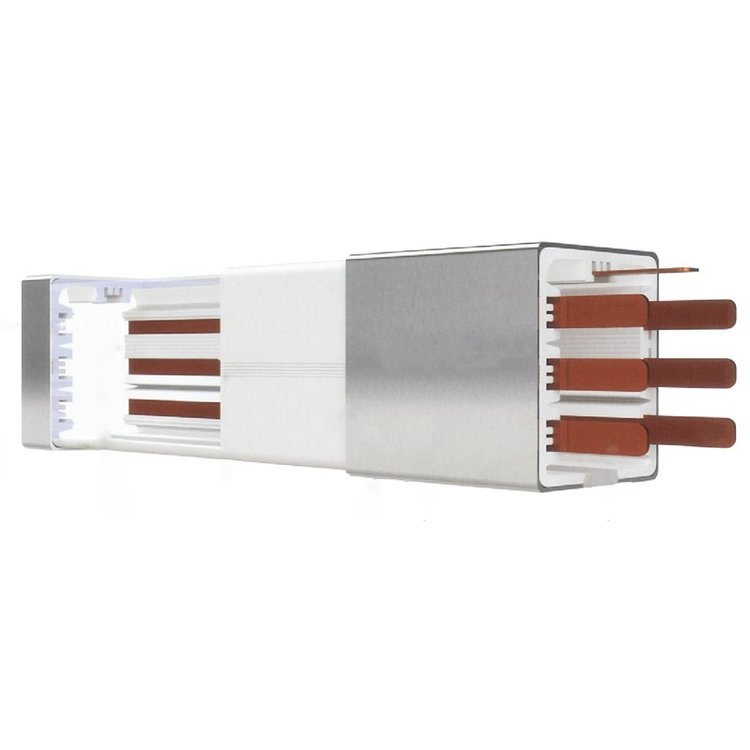

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。
變電站設備中的共箱母線、絕緣子屢次發生放電和污閃事故。共箱室內溫度驟變、溫差較大是造成共箱內設備凝露，誘發共箱內事故的重要原因。一般共箱母線箱體只有普通的封閉作用，可以防止較大異物入內，但密封效果不好。對于風沙、灰塵并不能****分隔，而外界空氣中的潮氣更容易進入。運行一段時間后，照明母線槽，瓷瓶表面會因沙、塵進入而積污。在雨雪天或其他空氣潮濕季節，外部潮濕空氣會進入箱內，當母線停運或夜晚瓷瓶因輻射冷卻，其溫度低于周?chē)�空氣溫度時，母線瓷瓶表面會吸附潮氣而凝露，而凝露很容易在絕緣子的各個部位形成充分濕潤的條件。在潮濕環境下污穢絕緣子受潮濕潤后，污穢物中的可離子化物質會逐漸溶于水中，在絕緣子表面形成一層導電水膜。此水膜構成了沿絕緣子表面的導電通路，從而有泄漏電流沿絕緣子表面穿過，3200母線槽，導致母線絕緣大幅度降低。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高，能滿足大跨度安裝要求。母線導體采用銅排，外殼兼作PE線，接地效果好，使用更安全。采用耐高溫、阻燃絕緣材料，絕緣性能好�？稍谀妇�槽任意位置設置多個插接口，安裝靈活，分接方便。母線外殼設卡槽安裝各種照明燈具、插座，只需將配件卡入槽內，安裝即可完成，安裝牢固可靠，美觀大方提高了工作效率。
