4200A供電照明型母線槽

4200A供電照明型母線槽是采用小型橋架做外殼，照明母線槽殼內走照明電線，遇到需要安裝日光燈的位置，從電線上引出分支電源給日光燈照明，這種照明母線電線是現場安裝，工廠只加工好外殼，在現場安裝好后現場給日光燈引出分支電源，雖然叫照明母線槽，其實和橋架布線方式類似。很快就被個階段的照明母線槽取代了，個階段的照明母線槽是采用鍍鋅薄板滾壓成型，外形緊湊，成本低廉。但隨著時間的推移，這種產品的致命缺陷暴露了出來，由于外殼為不到1毫米的冷鍍鋅鋼板，在地下室潮濕的環境中很難長時間保持不生銹，多數在使用兩年左右會出現銹蝕點，隨著時間的推移，銹蝕點不斷擴到，又由于鋼板太薄，銹蝕點很快就銹蝕透了。

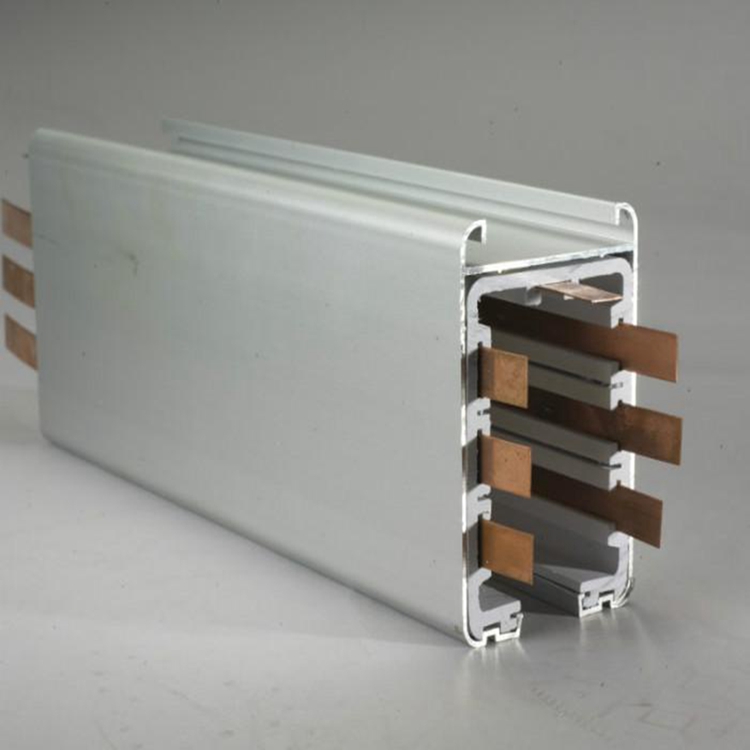

是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利

選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，插接式母線槽，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

還具有電流容量可以很大電壓降很小；短路負載能力強；可靠性高，使用壽命長；安全性高；

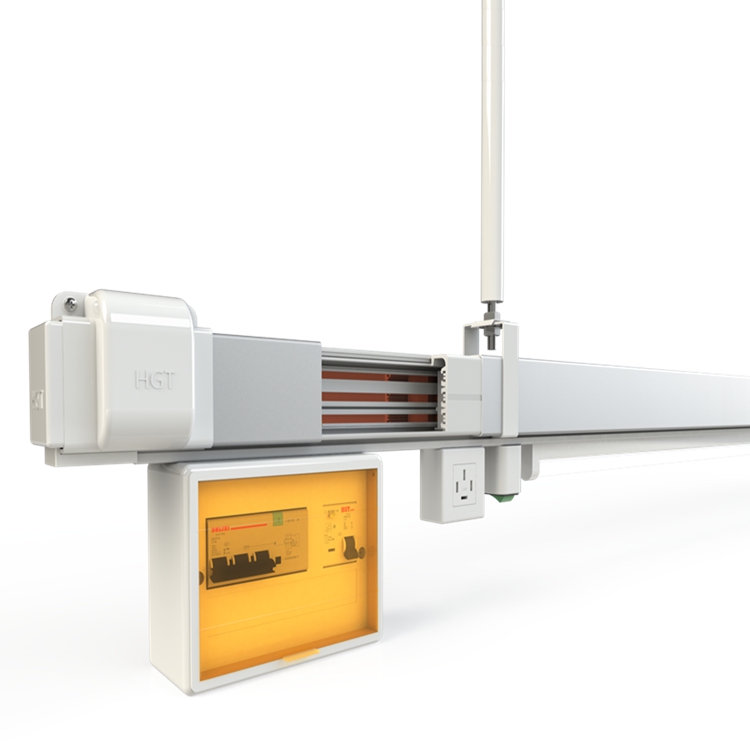

1、照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

2、所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

3、利用絕緣件支承并隔開絕緣導線，用電安全可靠。

4、采用通用的兩孔、三孔插座，引出分支電源方便、快捷。

5、插座設置有利于三相負載均衡。

6、提供各種現場安裝方式，用戶可根據需要靈活使用。

4200A供電照明型母線槽

母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：

1.室內潔凈場所，采用IP30及以上等級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的

場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以上等級。

5.有防腐要求的場所或室外，采用IP68等級的母線槽。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，雙排母線槽，分支方便，電流可以達到5000A，母線槽標準測量，而且母線槽可以在任意位置預留插口，分支極其方便，母線槽輸配電設備，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

母線槽安裝環境往往不是潔凈場所，因此安裝時****防止建筑垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

母線槽的類型就不斷的在更新?lián)Q代，那么進來接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，照明母線槽報價，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。母線槽垂直通過頂板敷設時，應在通過的底板上采用槽鋼支撐固定。當母線槽跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施，防止母線槽連接處水平移動造成斷裂，影響母線槽的正常供配電。

照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。
變電站設備中的共箱母線、絕緣子屢次發生放電和污閃事故。共箱室內溫度驟變、溫差較大是造成共箱內設備凝露，誘發共箱內事故的重要原因。一般共箱母線箱體只有普通的封閉作用，可以防止較大異物入內，但密封效果不好。對于風沙、灰塵并不能****分隔，而外界空氣中的潮氣更容易進入。運行一段時間后，照明母線槽，瓷瓶表面會因沙、塵進入而積污。在雨雪天或其他空氣潮濕季節，外部潮濕空氣會進入箱內，當母線停運或夜晚瓷瓶因輻射冷卻，其溫度低于周圍空氣溫度時，母線瓷瓶表面會吸附潮氣而凝露，而凝露很容易在絕緣子的各個部位形成充分濕潤的條件。在潮濕環境下污穢絕緣子受潮濕潤后，污穢物中的可離子化物質會逐漸溶于水中，在絕緣子表面形成一層導電水膜。此水膜構成了沿絕緣子表面的導電通路，從而有泄漏電流沿絕緣子表面穿過，3200母線槽，導致母線絕緣大幅度降低。

選擇計算時應注意以下幾點：

①、當環境溫度不同于額定使用環境溫度時，其載流量Iy應乘以溫度校正系數Kt。

Kt= Qm-Q1/Qm-Qn

式中：Qm為母線槽高允許工作溫度，取40℃。

Q1為母線槽使用環境溫度。

Qn為母線槽額定使用環境溫度，一般為25℃。

1.室內潔凈場所，采用IP30及以級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以級。

5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。
