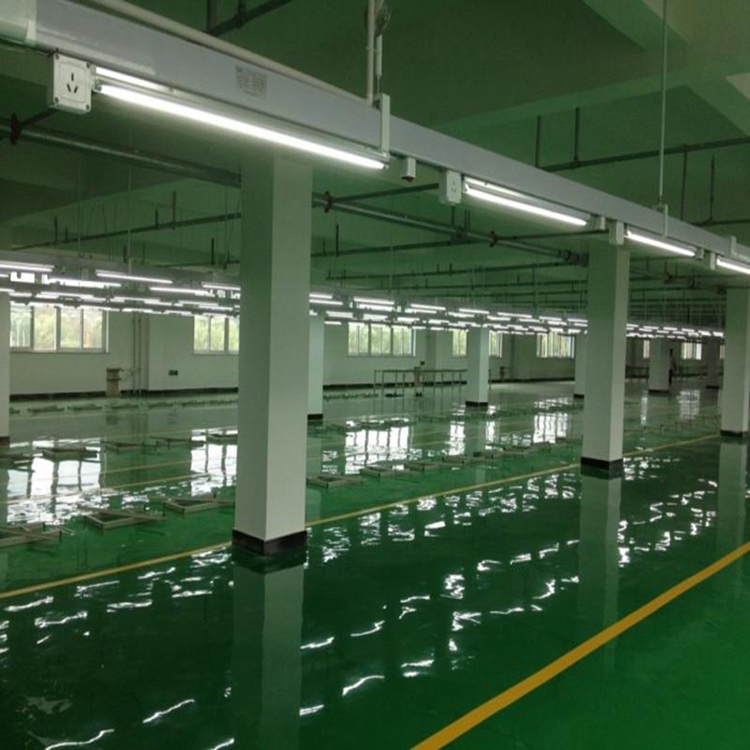

服裝廠照明母線槽

服裝廠照明母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，插接式母線槽，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

由于電加熱的熱效率近似于1，可以這樣認為:電加熱器的功率即為發熱量。

是采用小型橋架做外殼，照明母線槽殼內走照明電線，遇到需要安裝日光燈的位置，從電線上引出分支電源給日光燈照明，這種照明母線電線是現場安裝，工廠只加工好外殼，在現場安裝好后現場給日光燈引出分支電源，雖然叫照明母線槽，其實和橋架布線方式類似。很快就被個階段的照明母線槽取代了，個階段的照明母線槽是采用鍍鋅薄板滾壓成型，外形緊湊，成本低廉。但隨著時間的推移，這種產品的致命缺陷暴露了出來，由于外殼為不到1毫米的冷鍍鋅鋼板，在地下室潮濕的環境中很難長時間保持不生銹，多數在使用兩年左右會出現銹蝕點，隨著時間的推移，銹蝕點不斷擴到，又由于鋼板太薄，銹蝕點很快就銹蝕透了。

是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利

選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

選擇計算時應注意以下幾點：

①、當環境溫度不同于額定使用環境溫度時，其載流量Iy應乘以溫度校正系數Kt。

Kt= Qm-Q1/Qm-Qn

式中：Qm為母線槽高允許工作溫度，取40℃。

Q1為母線槽使用環境溫度。

Qn為母線槽額定使用環境溫度，一般為25℃。

服裝廠照明母線槽

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

事項：

1、在安裝之前要有一個安裝的基礎，它的構架需要符合電氣設備的要求，如果不符合要求它將對以后的施工有嚴重的影響，如果是在屋頂上或者是樓板上的施工完成之后，要仔細的檢查，不要出現滲漏的情況，這是安裝基本的要求。

2、在它的基礎以及構架上達到了一定的條件之后，它的桿結構件質量需要達到一定的要求，特別是在進行高層構架的同時，需要平臺具有牢靠性，要保證施工的環境安全。母線裝置在設計的時候需要留孔，鐵桿的設計也需要符合一定的要求才可以。

母線槽的運用方面還是比較多的，它在施工中需要考慮到環境因素以及它的性能發揮，在施工時也需要選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

安裝拆卸方便是本系統的另一大特點，只需一只螺栓便可固定和拆卸母線單元，使母線槽的安裝變得更輕松。如需調整照明空間位置，只需拆除修改部分重新安裝，不影響其他部分供電。產品可重復使用，節約成本。

環保性：與母線槽一樣，硅橡膠無害無臭，是一種環保材料。傳統的母線槽外殼采用鋁合金材料，既輕便，強度又高，節約了成本，同時，可以使母線槽的使用壽命大大延長。

照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。
