照明供配電母線槽

照明供配電母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高

   是相同的，因此，導電能力母線槽導體根據每平方毫米流量計算是錯誤的，結構設計，散熱，但是不同的阻抗、電感和其他因素與當前的承載能力密切相關。所以gb7251-2006標準規定，額定電流限制氣溫上升，以確定當前的承載能力強化母線槽。


　　所以母線槽的敷設****現場實測，安裝線槽的長度度要求較高，母線槽的插接式開關箱高度也應根據設計確定。消防配電線路采用暗敷設時，應敷設在不燃燒體結構內，且保護層厚度不宜小于30mm。當采用明敷設時，采用金屬管或金屬線槽上刷防火涂料保護，因?yàn)榻饘俟芎徒饘俨郾旧聿⒉痪邆浞阑鹦阅堋．?dāng)采用絕緣和護套為不延燃材料的電纜時，在豎井內可不穿金屬管、金屬線槽保護，但線路穿過豎井地板時，****穿過板管、槽保護，上、下兩端管、槽口空隙同樣應作密封隔密。

母排截面尺寸，按以下幾個條件選擇：

（1）按持續工作電流選擇；

（2）按經濟電流密度選擇；

（3）按短路時的熱穩定校驗；

（4）按短路時的機械強度校驗。

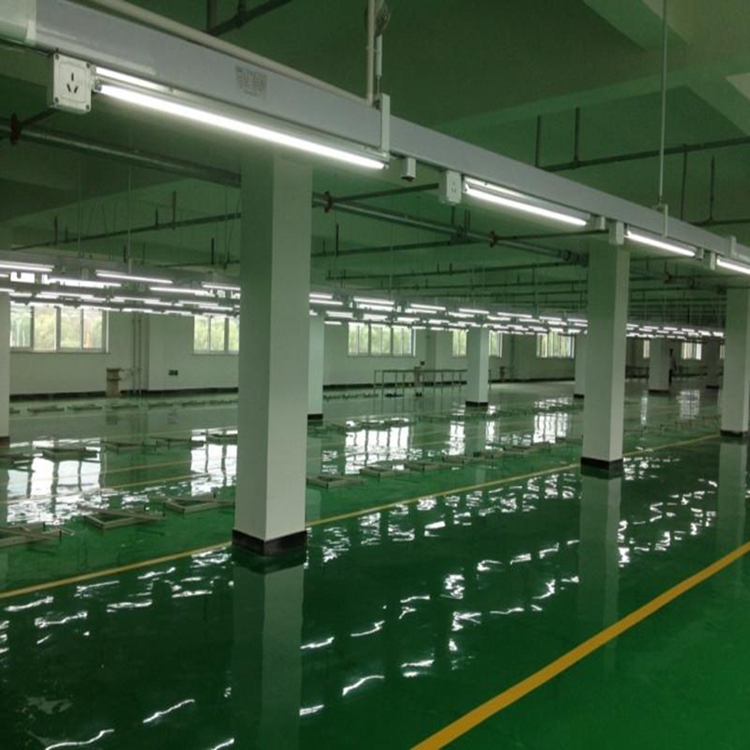

照明型母線槽適用范圍：照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

照明供配電母線槽

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。

2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。

6)提供各種現場安裝方式，用戶可根據需要靈活使用。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽的類型就不斷的在更新?lián)Q代，那么進來接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，照明母線槽報價，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。
