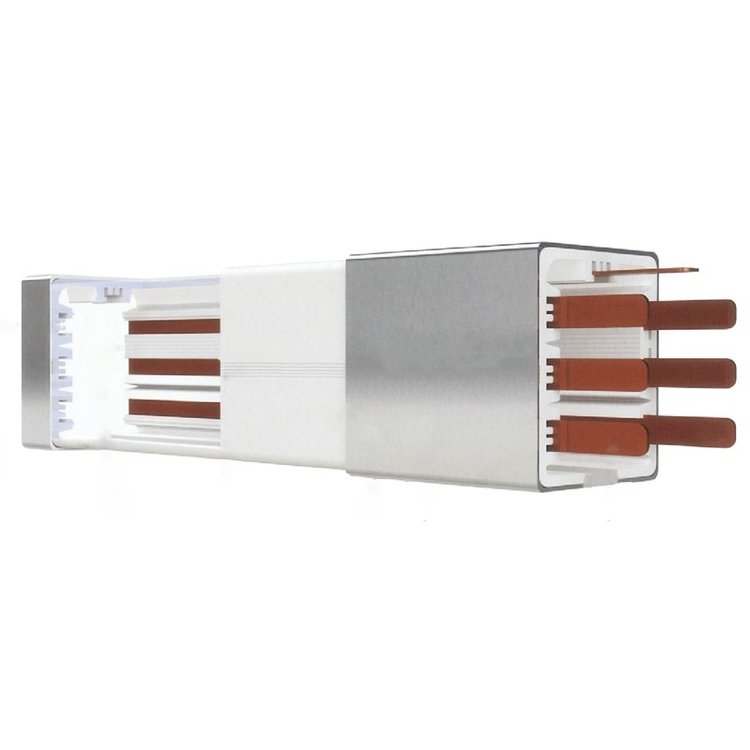

輸配電照明型母線槽

輸配電照明型母線槽

結構特點：
1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。照明母線槽適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

系統具有體積小、強度大、安裝方便等優點。適用于各種場所的日光燈等其他照明器材的供配電用，以及小型機械設備的用電，在服裝廠和車庫都是非常合適的。它隨場地的不同位置組合，安裝簡便快捷。

耐酸堿性能：硅橡膠耐腐蝕性能也好，對于低濃度的酸、堿、鹽的耐受性能較好，如在10%的硫酸中常溫浸漬7天，體積和重量變化都小于1%，拉斷力和斷裂伸長率基本沒有變化。

環保性：與母線槽一樣，硅橡膠無害無臭，是一種環保材料。傳統的母線槽外殼采用鋁合金材料，既輕便，強度又高，節約了成本，同時，可以使母線槽的使用壽命大大延長。

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。系統配置齊全，配置有吊架及燈具吊架可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，連接器使安裝過程簡單、快捷，不需工具。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高，能滿足大跨度安裝要求。母線導體采用銅排，外殼兼作PE線，接地效果好，使用更安全。采用耐高溫、阻燃絕緣材料，絕緣性能好。可在母線槽任意位置設置多個插接口，安裝靈活，分接方便。母線外殼設卡槽安裝各種照明燈具、插座，只需將配件卡入槽內，安裝即可完成，安裝牢固可靠，美觀大方提高了工作效率。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，照明母線槽而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況接頭處的特殊構造也可以幫到很大的忙。

適用范圍：

輸配電照明型母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

通常應按較大長期工作電流選擇母線截面。并按通過至大短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的至大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建筑、城市綜合體以及工廠近距離電力傳輸領域中是供電主的干線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建筑、高低壓開關柜等輸配電系統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。

使用條件：

1、周圍空氣溫度不高于40℃，并且在24小時內測得的溫度評價值不高于35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給于注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

母線槽的運用方面還是比較多的，它在施工中需要考慮到環境因素以及它的性能發揮，在施工時也需要選擇適當?shù)哪妇�槽進行安裝，否則它將會出現一定的故障，影響了母線槽的使用。

母排截面尺寸，按以下幾個條件選擇：

（1）按持續工作電流選擇；

（2）按經濟電流密度選擇；

（3）按短路時的熱穩定校驗；

（4）按短路時的機械強度校驗。

照明型母線槽適用范圍：照明母線槽主要用于照明輸電系統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電系統。

1)照明型母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。
2)所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。
3)利用絕緣件支承并隔開絕緣導線，用電安全可靠。
4)采用通用的兩孔、三孔插座，引出分支電源方便、快捷。
5)插座設置有利于三相負載均衡。

6)提供各種現場安裝方式，用戶可根據需要靈活使用。
