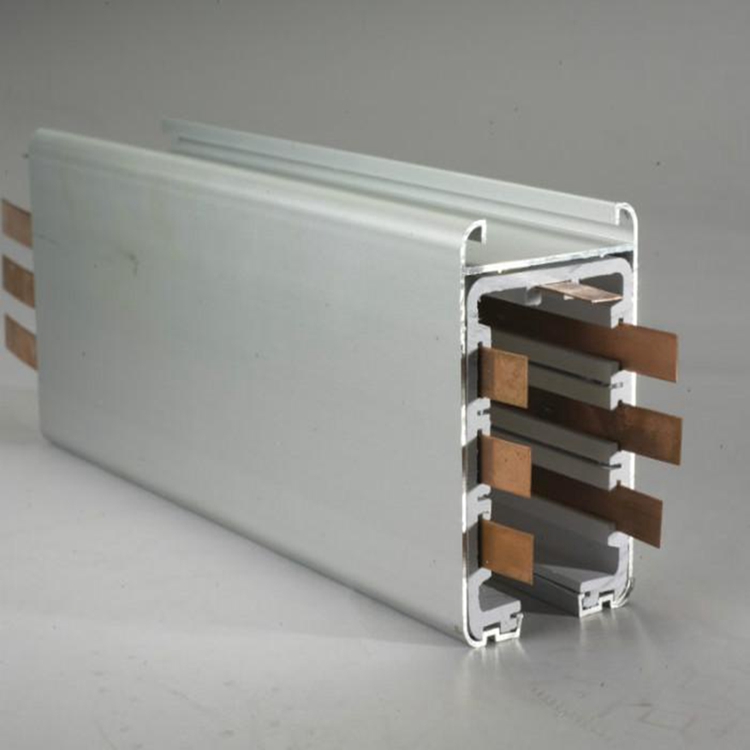

1200A安全照明型母線槽

1、產品的外殼防護等級為IP23，半封閉結構對操作維護人員接觸導管外部無任何傷害。 絕緣照明母線槽
2、輸電銅排母線電流密度高、阻抗低、線路損失小。電刷具有良好的柔性和自潤滑性，集電器移動靈活、定向性好，****地控制了接觸電弧和串弧現象。
3、多級輸電母線集中于一個導管內，安裝十分簡便。其固定支架、連接、懸吊裝置，均以標準件提供，裝拆、調整、維修十分方便。
4、由輸電導管、集電器、正交器或同步器、導軌連接器、熱膨脹補償裝置，懸吊裝置組成，各種配件齊全，以滿足不同場合的要求。

5、產品適用于電動葫蘆、電動橋式起重機、龍門式起重機，堆垛機、移動式電動工具等移動受電設施，工業產品的自動生產線、檢測線、廠礦、車間的固定架設母線。

1200A安全照明型母線槽

母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：

1.室內潔凈場所，采用IP30及以級。

2.室內普通場所，采用不低于IP40等級。

3.室內有防濺水要求的場所，采用不低于IP54等級。

4.室內潮濕場所或有防噴水要求的場所，采用IP65及以級。

5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

對于大電流母線來說，起控制作用的一般是（1）、（2）兩項，第（3）項所決定的截面積往往遠小于（1）、（2）兩項所決定的截面積，而第（4）項，照明母線槽，由于母排截面較大，機械強度較高，而且可以通過調整絕緣子跨距和母線槽間（或片間）墊塊跨距來滿足要求，所以一般也不是決定導體截面積的控制條件。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

1200A安全照明型母線槽

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

選擇計算時應注意以下幾點：

①、當環境溫度不同于額定使用環境溫度時，其載流量Iy應乘以溫度校正系數Kt。

Kt= Qm-Q1/Qm-Qn

式中：Qm為母線槽高允許工作溫度，取40℃。

Q1為母線槽使用環境溫度。

Qn為母線槽額定使用環境溫度，一般為25℃。

母線槽允許載流量在不同環境溫度下的校正系數Kt按上式計算，當環境溫度高于額定環境溫度時，黃岡母線，Iy值應予以修正，其修正值：

1、對于母線接頭，要看其沖孔、切斷質量如何，其切斷面應該平整，不能有毛口，孔與母線邊緣的距離應一致。搪錫應均勻，搭接面應平整，絕緣包纏不能進入母線的搭接面。母線搭接孔要保證同心，便于固定。對有缺陷的母線絕緣板應予以更換，不得出現破損、脫落。

2、絕緣要求每單元母線槽相線、外殼、中性線互相之間絕緣電阻都****在20ＭΩ以上。單元母線槽上任意兩個未涂漆點之間的電阻不超過0.1Ω。不同極性裸導體間的爬電距離不小于表規定。
