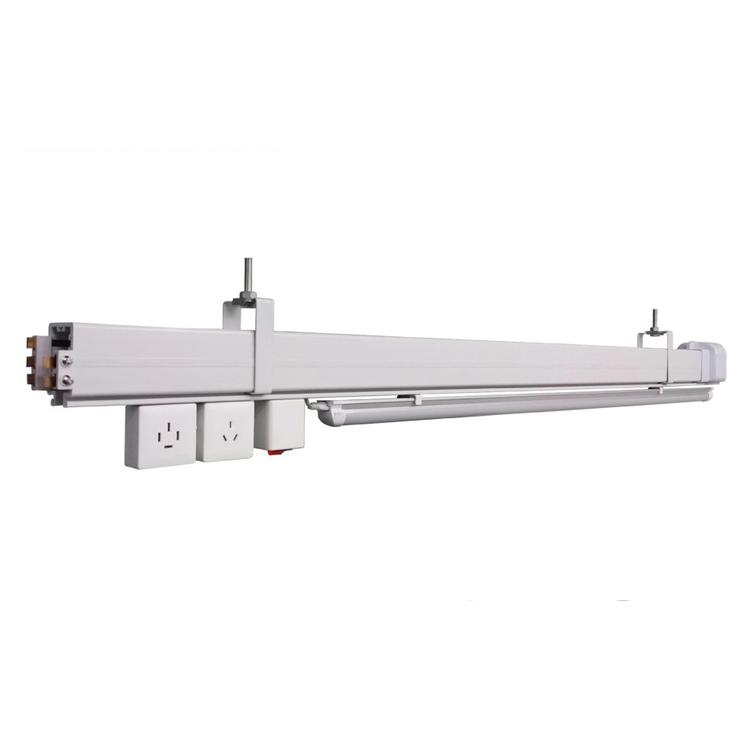

供電照明低壓母線槽

供電照明低壓母線槽隨著母線槽性能的改善，母線槽的檢測技術也****跟上母線槽的更新?lián)Q代。并且我國的母線槽與國外相比，還有很大的差距，檢測技術更是落后，所有這些都督促國內相關行業對于母線槽的研發以及提高檢測技術水平。無論母線槽是幾層幾排，其檢測過程都是一樣的。在檢測絕緣強度時，其中一個檢測頭固定于1片導電片上，另外一個檢測頭從片導電片開始按照次序依次移動到各片皆電片上。如此類推，對母線槽內部導電片之間絕緣強度進行兩兩檢測。空調在移動到每一片一皆電片上時，絕緣強度檢測儀會檢測出兩個檢測頭所檢測的兩片一皆電片之間的絕緣強度。檢測導電片電阻則比檢測絕緣強度簡單的多，只要控制兩個檢測頭同時移動到同一片導電片的兩端，微歐計即可測出此導電片的電阻。測得的導電片電阻和絕緣強度自動傳送到上位機。

連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

性能

1、母線槽外殼采用鋁合余型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

安裝拆卸方便是本系統的另一大特點，只需一只螺栓便可固定和拆卸母線單元，使母線槽的安裝變得更輕松。如需調整照明空間位置，只需拆除修改部分重新安裝，不影響其他部分供電。產品可重復使用，節約成本。

適用于額定電壓400V以下，額定工作電流20-100A、頻率50-60Hz的輸配電系統。照明母線槽主要應用于高層建筑、賓館、商場、辦公室、****、醫院等中小負載但分支多的照明系統及用電場所。

供電照明低壓母線槽

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁扎，母線槽不得任意堆放和在地面上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，并妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無松動，并螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。

母線槽的相關技術條件：

1.外殼采用冷軋鍍鋅鋼板、型材，板材厚度gt;2.5mm，并且該外殼應采用雙曲邊加強，具有抗彎特性，表面靜電噴塑，顏色為微機灰。

2.當一段母線槽長度超過50米，或母線槽穿過建筑物沉降縫時，應配臵膨脹節，滿足整個母線系統伸縮的需要，投標廠家應提供膨脹節的小長度;

3. 防護等級：IP42。

4. 設有插接箱的母線槽按現場考慮， 其它沒有插接箱的母線槽除不必要設臵插口位臵外，予留插口(400A)，每節母線預留3個插口(約每2.5米預留 1個)，所有母線插口處****帶有安全罩蓋，停用時可關閉活門，防止灰塵侵入，黃岡母線槽，使用時可打開，采用絕緣插口，保證插接安全、可靠;
